Модуль внешнего байпаса «Штиль» EBM-03-RC подключается к однофазным источникам бесперебойного питания «Штиль» серий «SR» и «STR» мощностью 2 и 3 кВА.
Устройство служит для выполнения безобрывного переключения питания электроприборов на входную сеть и обратно на ИБП в ручном режиме с целью наладки, техобслуживания или замены бесперебойника.

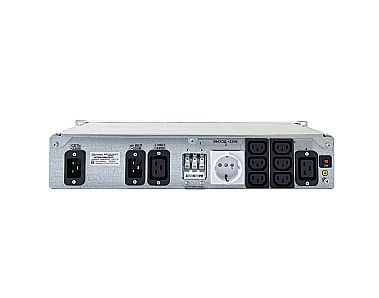

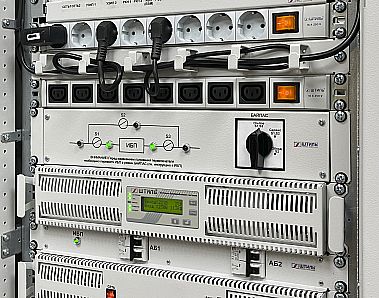

Инсталлируется в стойку или телекомшкаф 19-дюймов. Имеет основной, сервисный и обходной режим работы. Подключается к сети с помощью шнура «Вилка Schuko – С19», к бесперебойнику – через «С20 – С19». Нагрузочные розетки стандарта C13 (6 шт.), C19 (1 шт.) и клеммы.

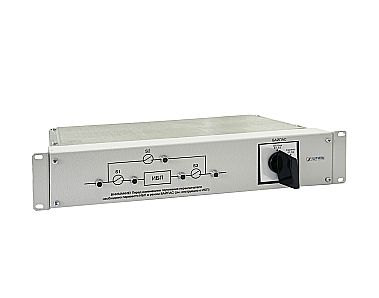

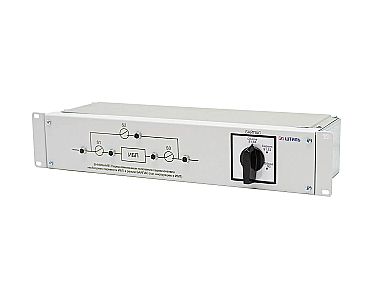

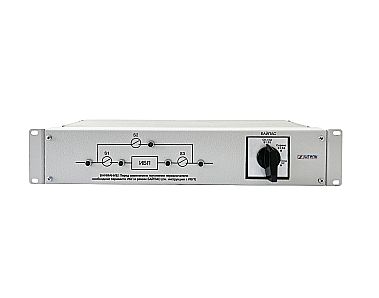

На передней панели расположена мнемосхема подключения, светодиодные индикаторы и рубильник.
| Коммутация нейтрального проводника | да |
| Время переключения (в режим Обход), мс | 0 |
| Переключение режимов работы | трехпозиционный многосекционный переключатель |
| Совместимость | однофазные ИБП серий «SR» и «STR» мощностью 2 и 3 кВА |
| Форм-фактор | в стойку |
| Тип аксессуара | модули и шкафы внешнего байпаса |
| Число фаз совместимого ИБП | 1 в 1 |
| Производитель | Штиль |
| Страна производитель | Россия |
| Номинальная входная частота, Гц | 50 |
| Номинальное входное напряжение, В | 220 |
| Светодиодная индикация | наличие напряжения, 5 шт. |
| Тип разъема для подключения к выходу ИБП | IEC-320-C20 (подключение производится с помощью сетевого кабеля «С20 – С19», входящего в комплект поставки EBM) |
| Тип разъема для подключения ко входу ИБП | IEC-320-C19 (подключение производится с помощью сетевого кабеля «С20 – С19», входящего в комплект поставки EBM) |
| Предохранитель для розеток IEC-320-C13 | 10 А |
| Нагрузка (выходные разъёмы) | IEC-320-C13 (6 шт.), евророзетка (1 шт.), IEC-320-C19 (1 шт.), клеммы (L, N, PE) |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 98 (без конденсата) |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 89x483x150 |
| Масса, кг | 3 |
| 1 | Модуль внешнего байпаса EBM-03-RC | 1 шт. |
|---|---|---|
| 2 | Кабель нагрузки С20-С19-1,8-3x1,5 | 2 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
