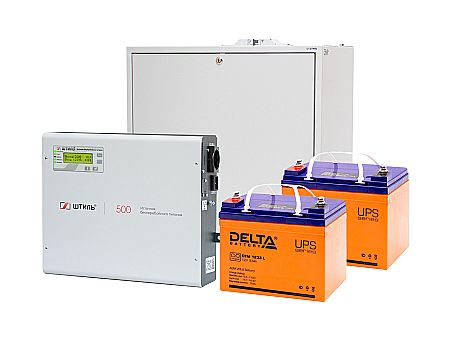

Онлайн ИБП SW500L с двумя батареями, размещёнными в стеллаже BS-24-1W, имеет выходную мощность 500 ВА / 400 Вт.
Используется для резервного питания и защиты от сетевых перепадов критически важной техники, например, газового котла и циркуляционного насоса, персонального компьютера, видеооборудования.
За счет примененной в ИБП технологии двойного преобразования достигаются высокие технические характеристики – корректировка выходного напряжения в диапазоне 90-295 В без перехода на АБ, в случае блэкаута или сильных сетевых перепадов мгновенное переключение в автономный режим, непрерывное электропитание нагрузки напряжением с точностью ±2% и чистым синусом.
При 80% нагрузке обеспечит электротехнику автономной работой в течение 58 минут.
Бесшумная конфекционная система охлаждения.
ИБП устанавливается на стену, батарейный стеллаж с аккумуляторами размещается напольно.
Подключается к электросети через шнур с евровилкой, для нагрузки предусмотрена одна евророзетка.
Имеет цифровой дисплей со светодиодной индикацией, на котором удобно отслеживать состояние системы и выполнять её настройки. Доступен удаленный мониторинг (требуется плата интерфейсов, которая не включена в базовую комплектацию).
Оснащен системой защит: от перегрева, перегрузки, КЗ, сетевых аварий, внутренних ошибок, сетевых помех и импульсных перенапряжений. Также есть автоматический электронный байпас.
Комплект выпускается на российском заводе ГК «Штиль» (г. Тула).
Гарантийные обязательства действуют в течение 24 месяцев.
| Производитель | Штиль |
| Полная мощность, кВА | 0,5 |
| Активная мощность, кВт | 0,4 |
| Число фаз | 1 в 1 |
| Форм-фактор | настенный |
| Топология | on-line (с двойным преобразованием) |
| Страна производитель | Россия |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором | да |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Предельный диапазон входного напряжения, В | 90-295 |
|
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
|
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 3,6 |
| Потребляемая мощность в режиме холостого хода, Вт | 20 |
| Плавный пуск | да |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | 220-240 |
| Точность стабилизации выходного напряжения, % | ±2 |
| Выходной коэффициент мощности | 0,8 |
| Форма выходного напряжения | чистая синусоида |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Максимальный выходной ток, А | 2,3 |
| Крест-фактор | 3:1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
| КПД в режиме on-line, % | 96 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 81 |
| Время переключения в автономный режим из режима ECO, мс | 7 |
| Номинальное напряжение АБ, В | 24 |
| Номинальный ток заряда встроенного ЗУ, А | 5 |
| Время автономной работы (при 80% загрузке ИБП) | 1 ч |
| Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Срок службы АБ, лет | 10-12 |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Электронный автоматический байпас | да |
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
| Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| RS-232 | опция (требуется установка карты мониторинга) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Входная сеть | сетевой кабель с евровилкой |
| Нагрузка (выходные разъёмы) | EURO F-type с заземлением (1 шт.) |
| Тип разъема для подключения к АБ | TD50A |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | конвекционное |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 287х357х112 (без кронштейна для крепления) 287х357х116 (с кронштейном для крепления) |
| Габаритные размеры стеллажа ВхШхГ, мм | 602х436х224 |
| Масса, кг | 43 |
| Цвет корпуса | серый |
| Уровень нагрузки, % | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы (от АБ 33 Ач), мин | 730 | 340 | 220 | 130 | 110 | 80 | 70 | 58 | 45 | 38 |
| 1 | Онлайн ИБП Штиль SW500L (500 ВА / 400 Вт) | 1 шт. |
|---|---|---|
| 2 | Батарейный стеллаж Штиль BS-24-1W | 1 шт. |
| 3 | Аккумулятор Delta DTM 1233 L (12 В 33 Ач) | 2 шт. |
| 4 | Сетевой шнур с вилкой типа «Schuko - C13», длина 1,5 м | 1 шт. |
| 5 | Батарейный кабель TD50А-T-2-2х6, длина 2 м | 1 шт. |
| 6 | Комплект для настенного крепления | 1 шт. |
| 7 | Руководство по эксплуатации | 1 шт. |
| 8 | Упаковка | 1 шт. |
| 9 | Гарантийный талон | 1 шт. |
