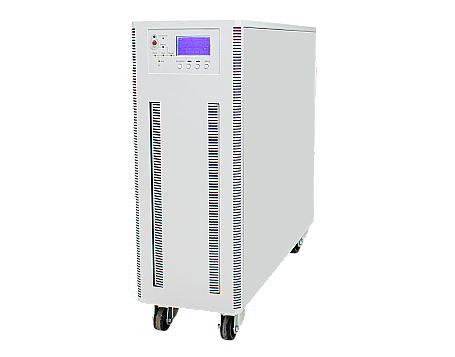

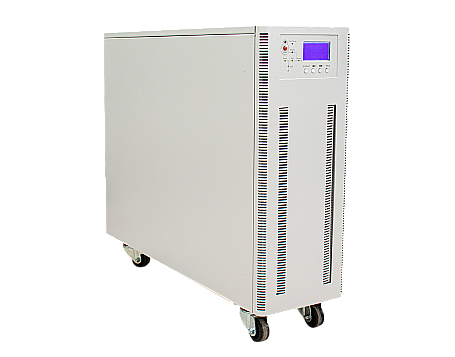

Трехфазный онлайн ИБП Штиль ST33010S предназначен для резервирования электропитания и защиты от перепадов напряжения трехфазного и однофазного оборудования суммарной мощностью до 10 кВА / 9 кВт (например, телекоммуникационной техники, IT-оборудования, аудио- и видеотехники, а также торговой аппаратуры.
За счет технологии двойного преобразования ИБП обеспечивает работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей, мгновенный и безразрывный перевод нагрузки на АКБ при пропадании сети, постоянное питание техники напряжением с высокой точностью (±1,5%) и чистым синусом.
Обладает автоматическим и сервисным байпасом. Возможно наращивание выходной мощности до 60 кВА с помощью параллельного подключения до 6-ти блоков.

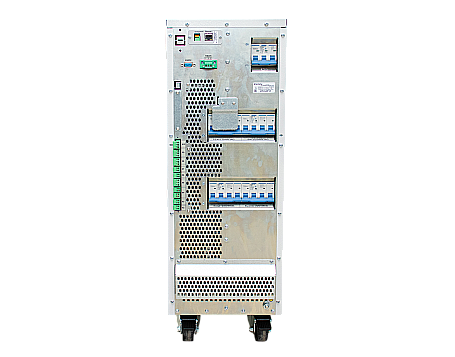

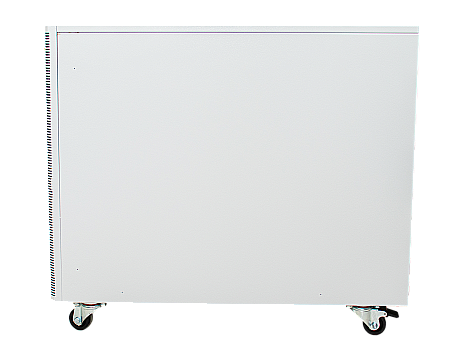

Устанавливается на любой ровной горизонтальной поверхности на поворотные колесики. Входная сеть и нагрузка подключается к ИБП через кольцевые наконечники М5.
Встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство обеспечивают до 13 мин времени автономной работы при 100% нагрузке.
Применена высокоэффективная система защиты от перегрузки и короткого замыкания, внутреннего перегрева, высокочастотных сетевых помех и импульсных перенапряжений, переходных процессов при коммутации и нелинейных искажений и «глубокого» разряда батарей.
Для организации локального/удаленного мониторинга и управления предусмотрены порты USB, RS-232, RS-485 и «сухие» контакты.
Дополнительно можно подключить плату расширения с интерфейсом Ethernet. Работа устройства отслеживается в веб-браузере или программах Shut Down Manager или Shtyl Device Manager.
| Число фаз | 3 в 3 |
| Активная мощность, кВт | 9 |
| Полная мощность, кВА | 10 |
| Форм-фактор | напольный |
| Производитель | Штиль |
| Топология | оff-line (резервный) |
| Тип входной сети | трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE) |
| Плавный пуск | да |
|
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-10, -15, -20, -30, -40 (значение по умолчанию: -20) |
|
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+10, +15, +20, +25 (значение по умолчанию: +15) |
| Совместимость с генератором | да |
| Рабочий диапазон входного напряжения, В | 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности |
| Допустимый диапазон входной частоты, Гц | 40-70 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток одной фазы, А | 18 |
| Номинальное входное напряжение, В | 380 / 400 / 415 |
| Переходная характеристика | <5% для ступенчатой нагрузки (20%-80%-20%) |
| Время восстановления после переходного процесса | <30 мс для ступенчатой нагрузки (0%-100%-0%) |
| Форма выходного напряжения | чистая синусоида |
| Тип выходного напряжения | трехфазное |
| Номинальное выходное напряжение, В | 380 / 400 / 415 (трехфазное с общей нейтралью) |
| Номинальная выходная частота, Гц | 50/60 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| Максимальный выходной ток одной фазы, А | 15 |
| Крест-фактор | 3:1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс |
| КПД в режиме on-line, % | 95 |
| КПД в автономном режиме, % | 95 |
| Время переключения в автономный режим из режима ECO, мс | 0 (переключение с синхронизацией) |
| Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
| Номинальный ток по цепи АБ, А | 20 |
| Номинальная мощность заряда встроенного ЗУ | 10% от мощности ИБП (диапазон выбора: 1-20%) |
| Термокомпенсация заряда АБ | настраивается в пределах от 0 до 5 мВ/0С/эл |
| Конечное напряжение разряда АБ, В/эл | 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы |
| Напряжение выравнивания заряда АБ, В/эл | 2,4 (диапазон выбора: 2,3-2,45) |
| Напряжение буферного заряда АБ, В/эл | 2,25 (диапазон выбора: 2,2-2,35) |
| Батареи | встроенные |
| Тип батарей | свинцово-кислотные, герметизированные, необслуживаемые |
| Номинальное напряжение АБ, В | 480 (±240), диапазон одного плеча: 198~288 |
| Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| «Холодный» старт | опция |
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Количество встроенных АБ 12В, шт. | 40 |
| Емкость встроенных АБ, Ач | 9 |
| Параллельная работа | до 6 шт. (опция) |
| Ethernet | опция |
| RS-485 | да |

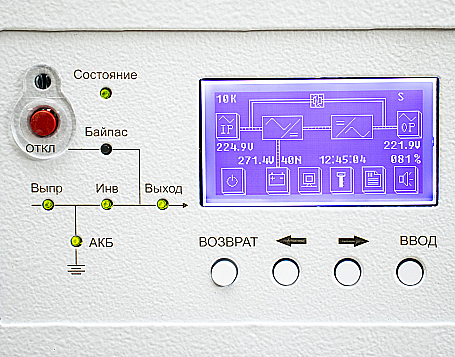

| ЖК-дисплей | окно информации о системе, окно меню и текущей команды, окно событий |
| Светодиодный дисплей | индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS) |
| Функциональные клавиши | возврат, влево, вправо, ввод, EPO |
| RS-232 | да |
| Расстояние от задней стенки до стены или другого оборудования не менее, мм | 300 |
| Завод кабелей | снизу |
| Входная сеть | болты M5 |
| Уровень шума (на расстоянии 1 м), дБ | 58 - при нагрузке 100%, 55 - при нагрузке 45% |
| Тип охлаждения | принудительное |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С° превышения температуры свыше 20 С°) |
| Диапазон температуры хранения, °С | от -40 до +70 |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 12 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 715х250х865 |
| Масса, кг | 132 |
| Цвет корпуса | серый |
| 1 | ИБП переменного тока ST33010S | 1 шт. |
|---|---|---|
| 2 | Встроенные аккумуляторные батареи (12 В, 9 Ач) | 40 шт. |
| 3 | Кабель последовательного интерфейса RS-232 1 м | 1 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
| Источники бесперебойного питания серии ST31, ST33, SM. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» | Загрузить |
