Мощностные характеристики онлайн ИБП STR1103SL – полная мощность 3000 ВА и активная мощность 2700 Вт.
Предназначен для бесперебойной работы и защиты от сетевых перепадов серверов, оргтехники, средств связи, измерительной и диагностической аппаратуры.
Топология онлайн создает широкие возможности по качественному электроснабжению – стабилизацию напряжения в диапазоне 90-295 В без перехода на АБ, мгновенную смену рабочих режимов, непрерывное питание напряжением высокой точности и с чистым синусом.
Имеет встроенный и сменный батарейный блок с аккумуляторами 9 Ач. При нагрузке 80% обеспечивает автономную работу электротехники в течение 4 минут. Можно увеличить время автономии до 24 минут с помощью подключения батарейного модуля.
Охлаждается вентилятором, который имеет адаптивный режим вращения.

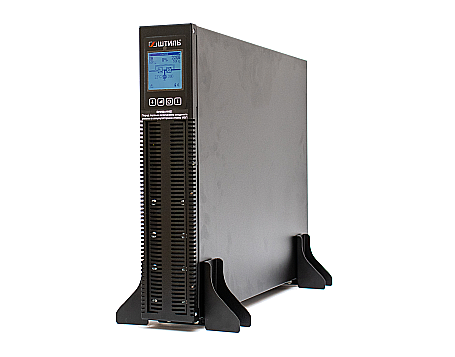

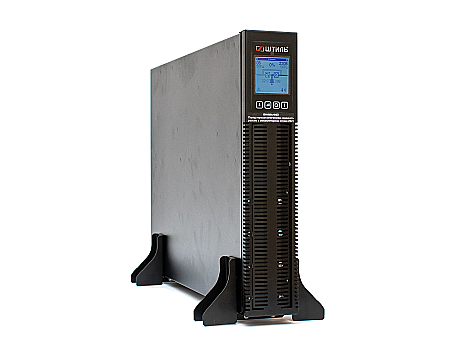

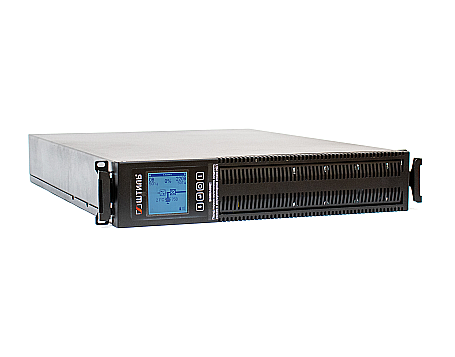

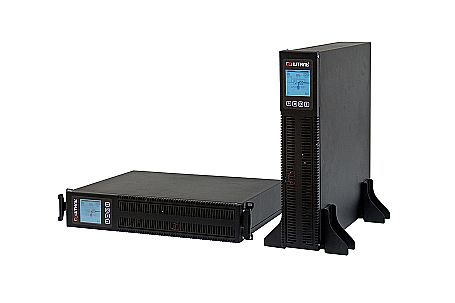

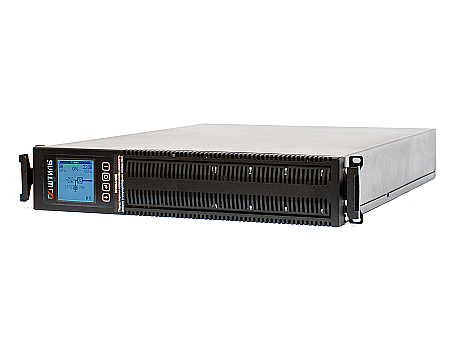

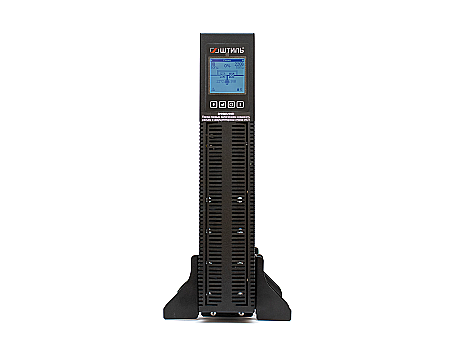

Инсталлируется в стойку/телекоммуникационный шкаф или на пол/стеллаж.

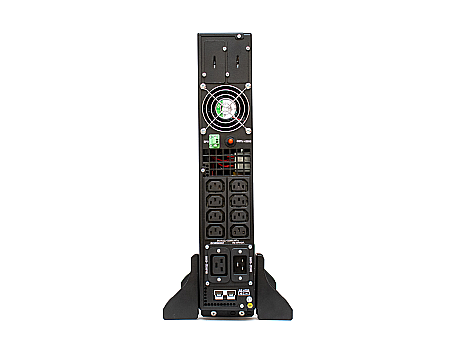

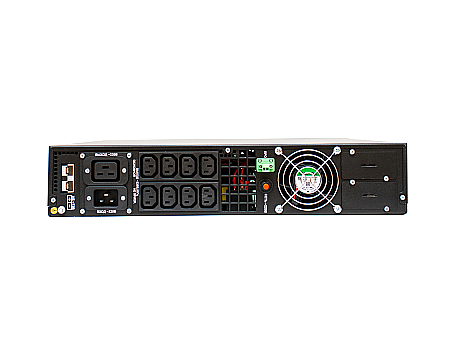

Подключается к электросети через разъем IEC-320-C20, для нагрузки используется 8 разъемов стандарта С13 (для приоритетных и неприоритетных потребителей) и гнездо С19.

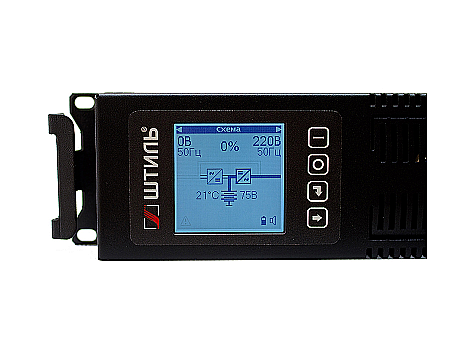

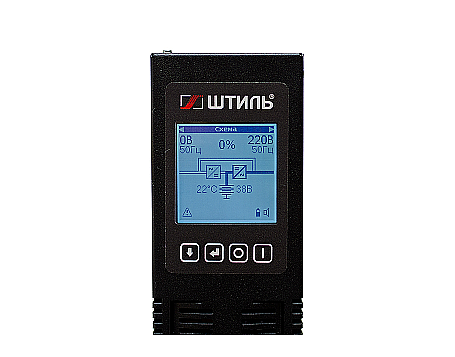

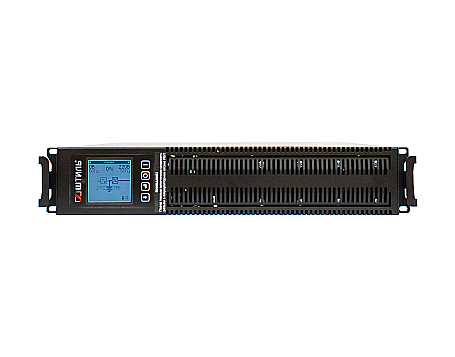

Для контроля и выполнения настройки предусмотрен ЖК-экран с кнопками управления и светодиодной индикацией. Возможен удаленный мониторинг (потребуется дополнительная установка интерфейсной карты).
Оборудован системой защиты от КЗ, перегрузочных процессов, аппаратных сбоев, перегрева, сетевых помех, импульсных перенапряжений и «глубокого» разряда АБ. Имеет автоматический электронный байпас.
Произведен в России на тульском заводе ГК «Штиль».
Гарантийный срок составляет 2 года. Действует сертификат соответствия Таможенного союза ЕАЭС.
| Производитель | Штиль |
| Полная мощность, кВА | 3 |
| Активная мощность, кВт | 2,7 |
| Число фаз | 1 в 1 |
| Форм-фактор | напольный/в стойку |
| Топология | on-line (с двойным преобразованием) |
| Страна производитель | Россия |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором | да |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Предельный диапазон входного напряжения, В | 90-295 |
|
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
|
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 18 |
| Потребляемая мощность в режиме холостого хода, Вт | 40 |
| Плавный пуск | да |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
| Точность стабилизации выходного напряжения, % | ±2 |
| Выходной коэффициент мощности | 0,9 |
| Форма выходного напряжения | чистая синусоида |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Максимальный выходной ток, А | 13 |
| Коэффициент нелинейных искажений выходного напряжения, % | |
| Крест-фактор | 3:1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
| КПД в режиме on-line, % | 95 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 86 |
| Время переключения в автономный режим из режима ECO, мс | 7 |
| Батареи | встроенные + внешние (опция) |
| Внешние батарейные модули, шт. | 1 |
| Номинальное напряжение АБ, В | 72 |
| Номинальный ток заряда встроенного ЗУ, А | 2 |
| Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
| Время автономной работы (при 80% загрузке ИБП) | 4 мин |
| Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Электронный автоматический байпас | да |
| Поворотный ЖК-дисплей со встроенным гироскопом | отображение рабочего состояния системы и основных входных и выходных параметров |
| Функциональные клавиши | смена отображаемых на ЖК-дисплее экранов, настройка ИБП |
| Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
| RS-232 | опция (требуется установка карты мониторинга) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга) |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Входная сеть | IEC-320-C20 |
| Нагрузка (выходные разъёмы) | IEC-320-C13 (8 шт.), IEC-320-C19 (1 шт.) |
| Уровень заряда, при котором происходит отключение неприоритетной нагрузки | устанавливается пользователем (по умолчанию – 20%) |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | принудительное |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 88х482х595 (в стойку) 466х207х595 (напольный) |
| Габаритные размеры ВхШхГ (в упаковке), мм | 135х480х700 |
| Масса, кг | 31 |
| Цвет корпуса | чёрный |
| Уровень нагрузки, % | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы (от встроенных батарей), мин | 50 | 25 | 15 | 12 | 9 | 7 | 5 | 4 | 3 | 2 |
Для обеспечения более длительного времени автономной работы необходимо использовать внешний батарейный модуль.
| Батарейные модули/стеллажи |
Суммарная ёмкость АБ, Ач |
Время автономной работы (в зависимости от уровня нагрузки), мин | Стоимость | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | ||||
| 27 | 300 | 160 | 90 | 50 | 43 | 31 | 28 | 24 | 19 | 15 | 59 530 ₽ | В корзину | |
Если указанного времени автономной работы недостаточно, необходимо использовать ИБП STR1103L, STR1103TL или STR1103TLD с большим перечнем совместимых решений.
| 1 | ИБП переменного тока STR1103SL | 1 шт. |
|---|---|---|
| 2 | Сетевой шнур Schuko-C19-1,8-3х1,5, длина 1,8 м | 1 шт. |
| 3 | Кабель нагрузки С14-С13-1,5-3x0,75, длина 1,5 м | 1 шт. |
| 4 | Кронштейн для горизонтального крепления | 2 шт. |
| 5 | Упор для вертикальной установки | 2 шт. |
| 6 | Защитная заглушка для разъёма типа TD50A (разъем для подключения внешних АБ) | 1 шт. |
| 7 | Руководство по эксплуатации | 1 шт. |
| 8 | Упаковка | 1 шт. |
| 9 | Гарантийный талон | 1 шт. |
