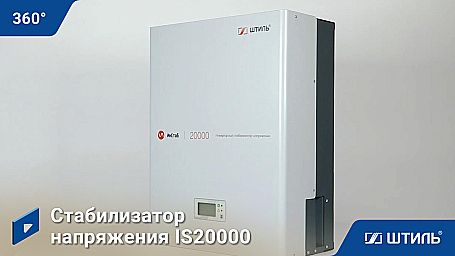

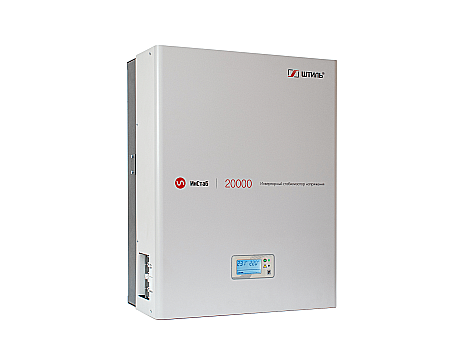

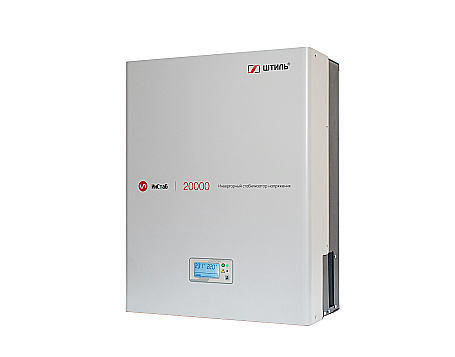

Выходная мощность инверторного стабилизатора напряжения составляет 20 кВА / 18 кВт.
Используется для организации централизованной защиты всего электрооборудования на объекте, включая технику с большим потреблением.
Выполнен на основе технологии двойного преобразования, за счет которой достигается мгновенное быстродействие, широкий диапазон выходных напряжений, высокоточный сигнал на выходе с чистым синусом.

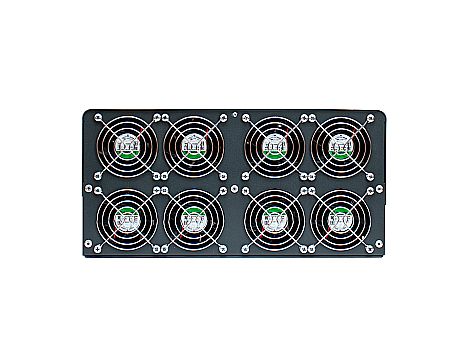

Охлаждается с помощью комбинированной системы, которая включает несколько вентиляторов. Они поэтапно запускаются только при высокой внутрикорпусной температуре.

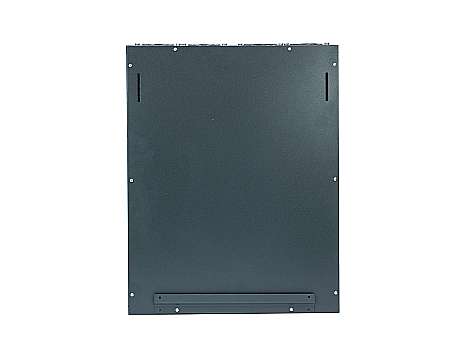

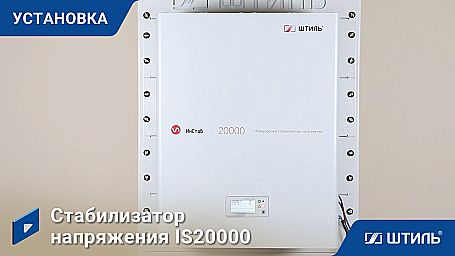

Размещается на стене навесным способом и в вертикальном положении.

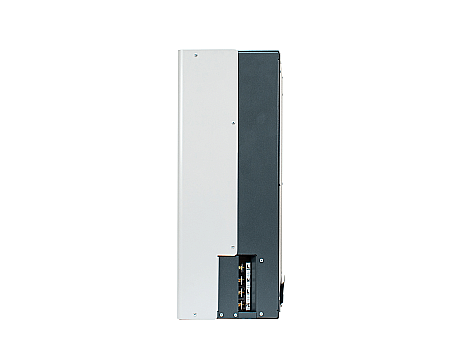

Соединения с потребителями и электросетью выполняются через клеммный терминал.

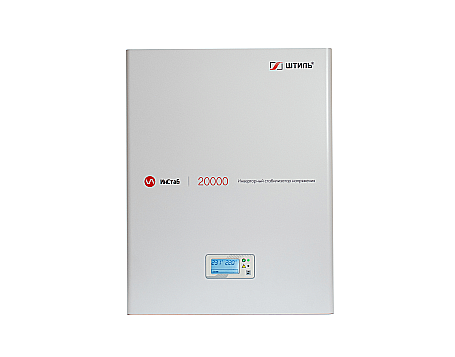

Для контроля и управления на передней панели предусмотрен дисплей со светодиодной индикацией и функциональной кнопкой.

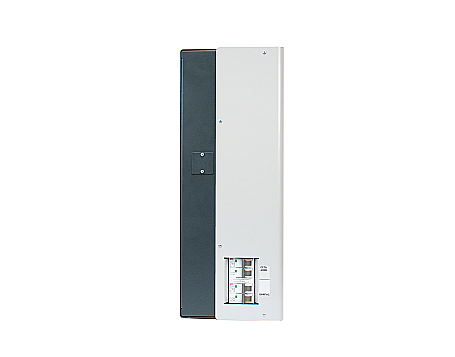

Предусмотрены электронная защита (перегрузка, перегрев, аварии сети, КЗ, внутренние сбои), сетевые фильтры, варистор, ручной и автоматический байпасы.
Производство выполняется на российском заводе ГК «Штиль».
Гарантийные обязательства на изделие действуют в течение 24 месяца. Продукция соответствует сертификату Таможенного союза (EAC).
| Число фаз | 1 в 1 |
| Способ установки | настенный |
| Активная мощность, кВт | 18 |
| Полная мощность, кВА | 20 |
| Производитель | Штиль |
| Страна производитель | Россия |
| Принцип стабилизации | инверторный |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Плавный пуск | да |
| Потребляемая мощность в режиме холостого хода, Вт | 85 |
| Максимальный входной ток, А | 118 |
| Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 |
| Совместимость с генератором | да |
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Предельный диапазон входного напряжения, В | 90-310 |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 43-57 |
| Входной коэффициент мощности | 0,99 |
| Нижний порог отключения нагрузки, В | 90 |
| Нижний порог подключения нагрузки, В | 110 |
| Верхний порог отключения нагрузки, В | 310 |
| Верхний порог подключения нагрузки, В | 290 |
| Номинальное входное напряжение, В | 220 / 230 |
| Быстродействие, мс | 0 |
| Коэффициент нелинейных искажений выходного напряжения, % | 1,5 - при линейной нагрузке |
| Максимальный выходной ток, А | 92 |
| Время автономной работы при отключении питания | не более 200 мс |
| Диапазон настройки выходного напряжения, В | 220-230 (шаг 1) |
| Форма выходного напряжения | чистая синусоида |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 220 |
| Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети, при выходе входной частоты из диапазона 43-57 Гц обесточит нагрузку и будет ожидать возвращения частоты в этот диапазон) |
| Крест-фактор | 3:1 |
| Точность стабилизации, % | ±2 |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита от аварии сети | электронная защита c автовосстановлением |
| Защита от аварии стабилизатора | электронная аварийная защита |
| Электронный автоматический байпас | да, в диапазоне 187-245 В |
| ЖК-дисплей | входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, внутренняя температура |
| Светодиодная индикация | «Норма», «Авария» |
| Функциональные клавиши | кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения |
| Входная сеть | клеммы (L, N, PE - винт М6) |
| Нагрузка (выходные разъёмы) | клеммы (L, N – винт М6) |
| Тип охлаждения | комбинированное |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 (при температуре ниже +5°C возникает риск образования конденсата внутри, повышение температуры более +40°C грозит перегревом) |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 481х379х191 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 520х420х230 |
| Масса, кг | 22 |
| Цвет корпуса | серый |
| 1 | Стабилизатор напряжения IS20000 | 1 шт. |
|---|---|---|
| 2 | Комплект для крепления изделия на ровную вертикальную поверхность | 1 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
| 4 | Гарантийный талон | 1 шт. |
| 5 | Упаковка (картонный короб) | 1 шт. |
| Инверторные стабилизаторы напряжения. Брошюра, 2023 год | Загрузить |
| Однофазные стабилизаторы напряжения: IS12000, IS15000, IS20000 | Загрузить |
| Инверторный стабилизатор напряжения IS20000 | Загрузить |
| Стабилизаторы Штиль 1 в 1 (IS12000-IS20000 и IS12000RT-IS20000RT) и 3 в 1 (IS3106RT-IS3120RT) – Декларация о соответствии – О безопасности низковольтного оборудования, Электромагнитная совместимость технических средств | Загрузить |
| Стабилизаторы Штиль 1 в 1 (IS12000-IS20000 и IS12000RT-IS20000RT) и 3 в 1 (IS3106RT-IS3120RT) – Выписка из реестра декларации – О безопасности низковольтного оборудования, Электромагнитная совместимость технических средств | Загрузить |
| Однофазные стабилизаторы напряжения Штиль 5-20 кВА. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» | Загрузить |
| Сертификат соответствия системы менеджмента качества применительно к проектированию, сборке, производству и обслуживанию ИБП переменного тока и инверторных стабилизаторов напряжения с торговой маркой «Штиль» требованиям ГОСТ Р ИСО 9001-2015 | Загрузить |
