Основные виды бесперебойников
Выбор ИБП для дома начинается с определения подходящего типа. В магазинах продаются резервные, линейно-интерактивные и модели с двойным преобразованием. У них разное назначение и функционал. Соответственно, устройства подходят также к определенным потребителям.
Раскроем особенности каждого из них.
Резервный (оффлайн)
Это небольшой по размеру блок для напольного или настольного размещения, с одной или несколькими евророзетками и встроенным аккумулятором на 7-9 Ач. По своему виду напоминает внушительный сетевой фильтр. Мощность его не превышает 900 Вт.
Как работает?
Подключенные приборы питаются сетевым напряжением, но, если сигнал пропадает или выходит за рабочий диапазон, бесперебойник переключается на аккумулятор. Так как АКБ не постоянно участвует в схеме электропитания, а как бы пребывает в резерве или оффлайн, переход в автономный режим происходит не сразу, а спустя некоторое время – через 5-10 мс.
Сколько времени работает автономно?
Внутренний аккумулятор не питает нагрузку долго. В среднем автономия длится 5-10 минут и связана с уровнем загрузки ИБП.
Для чего подходит?
Прибор не корректирует значение и форму входного напряжения, имеет небольшую мощность, при аккумуляторном электроснабжении выдаёт искажённую синусоиду. Поэтому такой бесперебойник покупают для неприхотливой техники в доме, например, для маломощного компьютера.
Линейно-интерактивный
Отличается от первого типа тем, что в рабочей схеме появляется встроенный стабилизатор напряжения релейного типа, за счет которого улучшаются параметры выходного напряжения.

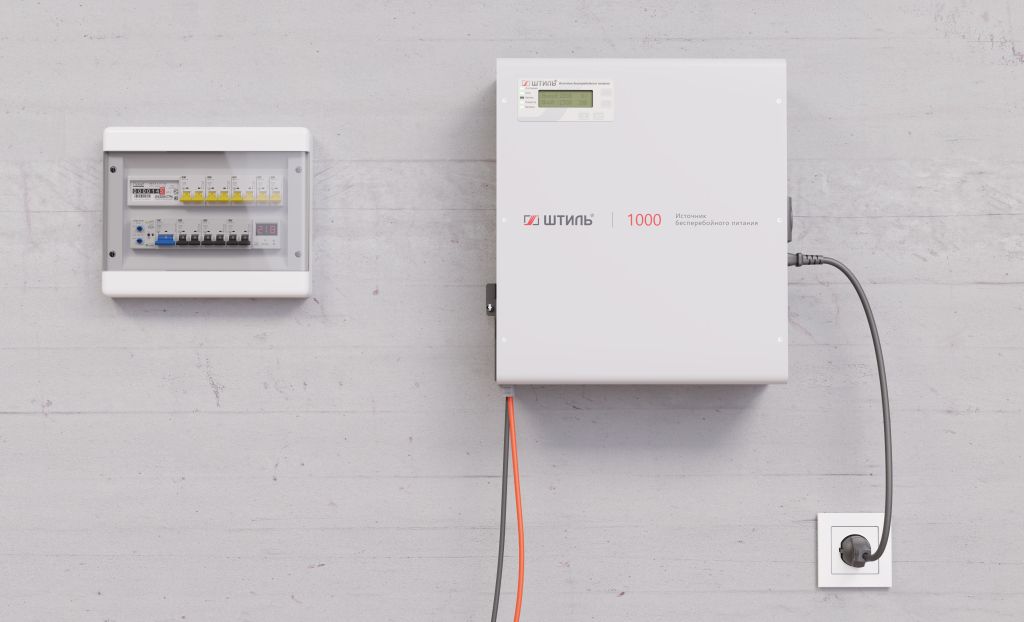

У бесперебойника разнообразная мощность (от 300 Вт до 10 кВт), исполнение (напольное, настенное или стоечное) и дополнительный функционал (например, удаленный мониторинг, ЖК-дисплей и байпас).
Как работает?
Техника непрерывно питается стабилизированным напряжением. Если в сети случается блэкаут или колебания напряжения, которые уже не посильны для встроенного стабилизатора, то устройство переводит питание на АКБ. За счет усовершенствованной работы микроконтроллера смена режима происходит быстрее – в среднем за 4 мс.
Сколько времени работает автономно?
Внутренний стабилизатор позволяет устройству реже переходить на батареи, что продлевает срок их жизни. В зависимости от модели резервное питание осуществляется не только от встроенных, но и от внешних батарей разной емкости. Поэтому время автономии может длиться несколько часов.
Для чего подходит?
ИБП подходит для всех современных электропотребителей, однако не может быть рекомендован для помеховосприимчивых приборов, к которым можно отнести аудио- и it-аппаратуру, автоматику инженерных и отопительных систем. Главная проблема в форме сигнала – внутренний стабилизатор не способен исправлять форму напряжения при работе от электросети. Возникают искажения и при работе прибора от батарей. Линейно-интерактивный бесперебойник не обеспечивает и не гарантирует чистую синусоиду на выходе!
Онлайн (с двойным преобразованием)
Самый могучий по характеристикам бесперебойник. Отличается от линейно-интерактивных моделей тем, что в нём спрятана технология двойной конвертации электроэнергии «Double conversion technology». Принцип предполагает, что переменное напряжение сначала переводится в постоянное, а затем снова в переменное, как бы с нуля формируя эталонный сигнал по величине и форме. Именно за счет этого достигаются превосходные технические характеристики. Онлайн ИБП может иметь мощность до 500 кВт и любое исполнение – от напольного до шкафного.
Как работает?
Нагрузка непрерывно питается напряжением с точным значением и чистым синусом. Если происходит отключение электричества или сильные сетевые колебания, выходящие за допустимый диапазон (в среднем 100-300 В), то ИБП мгновенно переключается на батареи без разрывов. Это достигается за счёт того, что аккумуляторные батареи постоянно задействованы в схеме работы и размещаются между непрерывно функционирующими выпрямителем и инвертором.
Сколько времени работает автономно?
Тут полная масштабируемость. На время резервного электропитания влияет емкость подключаемых аккумуляторов и степень загрузки самого устройства.
Для чего подходит?
Бесперебойник этого типа встречается во всех сферах. Прибор активно применяется для отопительной техники, измерительной аппаратуры, телекоммуникационной инфраструктуры и электроники инженерных систем.
Алгоритм расчета мощности
Базовые критерии выбора ИБП – это выходная мощность и время автономной работы. Первый параметр зависит от суммарной потребляемой мощности оборудования, которое будет подключаться к бесперебойнику.
Чтобы выяснить потребление нагрузки, необходимо изучить шильдик или паспорт каждого прибора и найти величину потребляемой мощности, которая измеряется в ваттах. Затем потребуется сложить каждый показатель и прибавить к сумме 20-30%.
Запас требуется, чтобы бесперебойник работал стабильно и при сильных просадках сети постоянно не переключался на батареи, а также чтобы при необходимости была возможность подключения дополнительного оборудования.
Если у техники есть пусковые токи, то они обязательно учитываются при определении величины её потребления. Например, циркуляционный насос с номинальной мощностью 40 Вт имеет пусковой ток в 120 Вт. Хотя такое потребление может длиться всего несколько секунд, именно его необходимо брать для суммирования итогового показателя. Иначе подсчет будет неправильным и при включении насоса бесперебойник уйдет в защиту из-за перегрузки.
Время автономной работы
Этот параметр зависит от двух характеристик:
- емкости подключенных к ИБП аккумуляторов. Величина измеряется в ампер-часах (Ач). Чем она больше, тем дольше АКБ отдает энергию без подзарядки;
- степени загруженности бесперебойника – чем больше нагрузка, тем меньше время автономной работы подключенной техники.
Для непродолжительной автономной работы подходят модели со встроенными аккумуляторами на 7-9 Ач, которые способны питать технику при полной нагрузке в течение 5-10 минут.
Если необходимо больше времени, то подойдут устройства с внешними аккумуляторами емкостью до 250 Ач. У таких ИБП сильное встроенное зарядное устройство, которое позволяет довольно быстро заряжать массивные батареи. Выбор емкости АКБ зависит от требуемого периода резервного электроснабжения.
Как правильно выбрать бесперебойник для дома?
Решение задачи о том, как выбрать ИБП для частного дома, будет зависеть от ответов на 4 вопроса.
1. Какой технике это необходимо?
Выбор ИБП для дома стоит начинать с определения критической электроники, то есть той нагрузки, которой непрерывное электропитание необходимо. Например, бесперебойник часто требуется энергозависимому газовому котлу, циркуляционному насосу, компьютеру и холодильнику.
Устанавливать бесперебойник на всю технику в доме экономически не выгодно со всех сторон, так как потребуется покупка мощного устройства и размещения большого количества батарей, для которых нужно будет выделить отдельное помещение с поддерживаемым микроклиматом.
2. Какая мощность оборудования?
Выяснив количество приоритетной техники, нужно узнать её единовременную потребляемую мощность в ваттах. При этом обязательно учитывается пусковой ток нагрузки, в составе которой присутствуют электромоторы.
3. Какой тип ИБП?
Если в список критического оборудования вошла электрочувствительная нагрузка, например, электроника котла отопления, то в качестве ИБП домашнего использования подойдёт только модель топологии онлайн с чистым синусом. Когда в качестве нагрузки будет использоваться только маломощный домашний компьютер, то резервного бесперебойника будет достаточно.
