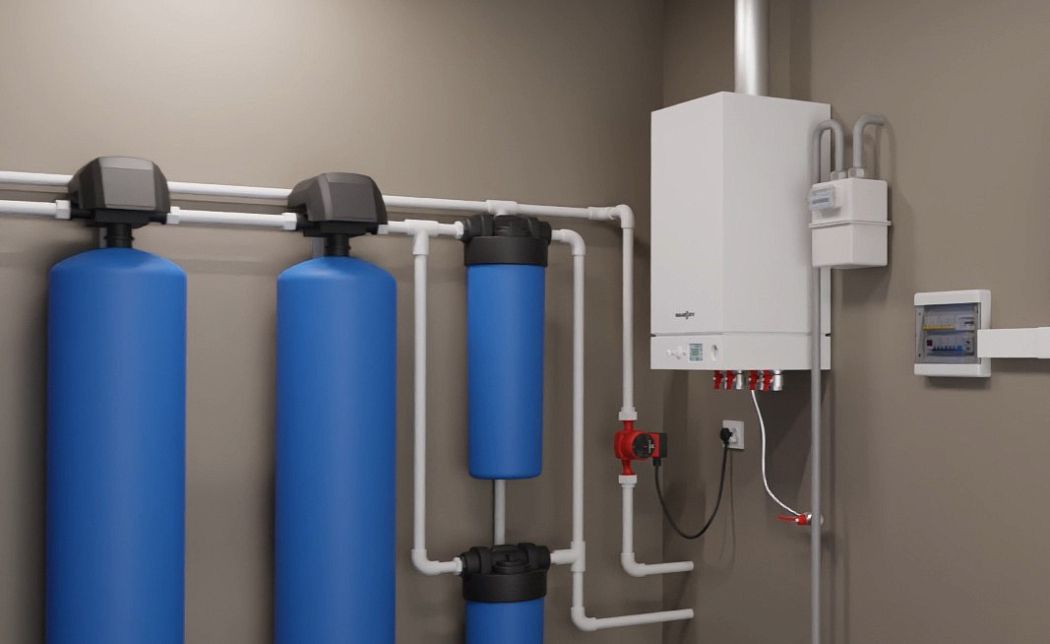

Особенности работы ИБП с разными типами котлов

Что такое ИБП для котлов отопления?

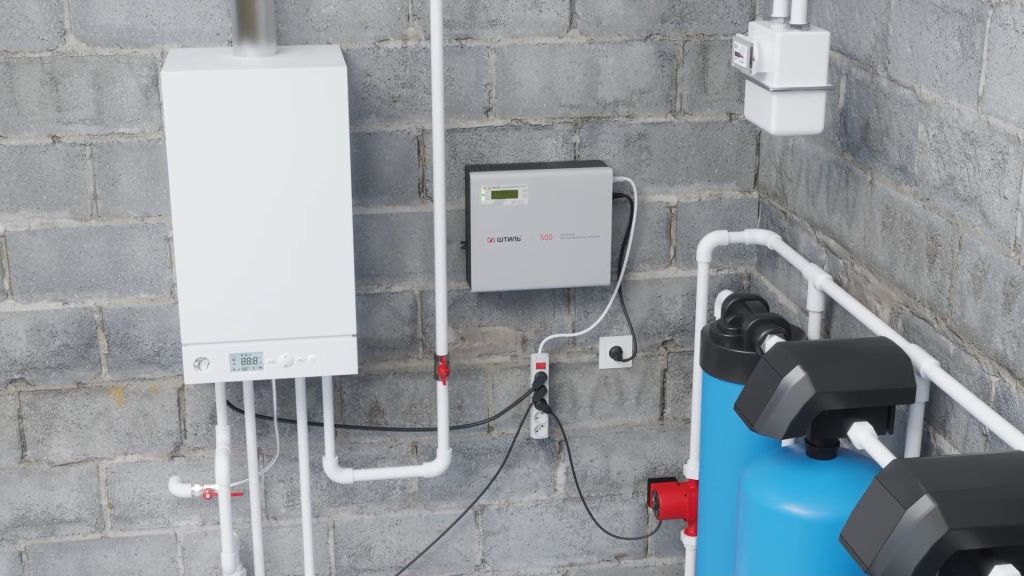

ИБП, UPS или бесперебойник – это электронное устройство, которое устанавливается между централизованным источником электропитания и нагрузкой, то есть энергозависимым газовым котлом и дополнительным оборудованием (насосом, датчиками и др.), для решения сразу двух задач:

• резервного электропитания – когда в розетках пропадает напряжение, бесперебойник переводит технику на подключенные аккумуляторы, которые бывают встроенными или внешними, располагающимися отдельно в батарейном стеллаже или в закрытом боксе;
• стабилизации напряжения – линейно-интерактивные и онлайновые бесперебойники умеют работать как стабилизаторы. Они приводят входное напряжение в норму, подавая на электронные части котла сигнал необходимого значения. ИБП топологии онлайн корректируют величину и форму напряжения лучше, так как работают на основе технологии двойного конвертирования энергии.

Также бесперебойники способны фильтровать сетевые помехи, защищать оборудование при коротком замыкании, импульсных перенапряжениях и других опасных явлениях в электросети.

Принципы работы разных типов котлов: какие ИБП подойдут?

Какой ИБП подходит для котла во многом зависит от типа самой нагрузки. Рассмотрим виды энергозависимых приборов отопления и выделим их электротехнические особенности.

Газовые

Нагревают теплоноситель с помощью горения газа. Для этого используют следующие элементы, которым требуется постоянное и качественное электропитание: блок управления, циркуляционный насос, электронный блок розжига и контроля температуры, вентилятор, различные клапаны и датчики. Все эти элементы выполняют жизненно важную роль в работе котла. Обесточивание их питания приведет к полной остановки работы системы и охлаждению теплоносителя.

У этих элементов небольшое электропотребление. Автоматика берет из сети в среднем 100 ватт, а насос 60 ватт при предельной скорости или во время пуска. Поэтому для таких котлов подойдут бесперебойники на 500 ватт или даже менее мощные модели.

Твердотопливные

Вырабатывают тепло с помощью сжигания антрацита, каменного и бурого угля, дров, древесных брикетов или торфа. В основном в их составе нет электроники, но изделия часто работают вместе с циркуляционным насосом. Он выполняет важную роль – двигает теплоноситель по кругу, равномерно распределяя нагретый антифриз по отопительному контуру. ИБП такой модели не нужен, но вот насосу потребуется. Иначе при отключении его питания циркуляция остановится, затем закипит котел, сработает датчик избыточного давления и теплоноситель вырвется наружу. Но это еще не всё, последствия бывают гораздо суровее – оплавление труб и разрыв котла.

Для такого типа используется такой же циркуляционный насос, как и для газового. У него минимальное потребление, поэтому бесперебойник нужен маломощный – хватит и на 200 ватт. Для таких типов котлов циркуляция важна на фазе растопки, до момента прогревания и стабилизации температуры. Есть модели с естественной циркуляцией, при которой движение антифриза выполняется за счет физики – нагретая жидкость поднимается, охлажденная опускается. Такой цикл выполняется непрерывно, но подходит только для домов с площадью обогрева менее 100 м².

Электрические

Нагревают теплоноситель с помощью электронных ТЭНов. Функционирование полностью зависит от наличия электричества. В составе, кроме автоматики, присутствуют три мощных нагревательных элемента, которые подключаются к разным фазам сети 380 В.

Их потребление начинается от 2 кВт. Поэтому, чтобы их «прокормить» в период отсутствия электричества, потребуется мощный ИБП. Если еще добавить к ним циркуляционные насосы, то устройство совсем будет многокиловаттным. Чтобы в период блэкаута использовать менее мощный ИБП, в некоторых случаях допустимо оставлять рабочим только один ТЭН.

Комбинированные

Для системы отопления твердотопливные котлы часто применяются вместе с электрическими ТЭНами. В некоторые модели они даже могут дополнительно устанавливаться внутрь изделия. Это делается для поддержания тепла (например, если температура опустилась ниже 50 ℃), когда внутри уже прогорели дрова и нужно сохранить тепло.

Для резервного электроснабжения такой связки применяется группа устройств, в которую входит:

• ИБП – сохраняет электроснабжение техники до момента её перевода на альтернативный источник энергии;
• генератор – выполняет резервное питание на длительное время (несколько часов или сутки).

Какой выбрать ИБП для газовых котлов?

Рассчитать ИБП для котла по мощности довольно легко. Потребуется сложить единовременное потребление всех электрических приборов системы отопления и добавить запас в 30%. Выходная мощность бесперебойника – всегда не ниже этого значения. В противном случае возможна его перегрузка и, соответственно, отключение отопительной техники.

Выбор ИБП для газового котла по времени автономии также не составляет проблем. Если нужно только 5-10 минут для переключения на генератор, то применяется ИБП со встроенными аккумуляторными батареями. Если времени нужно больше, например, для питания на весь период блэкаута (это 4-6 часов), то нужны модели с возможностью подключения внешних АКБ. Емкость аккумуляторов подбирается, исходя из степени загрузки устройства и необходимого периода резерва.

Какой ИБП нужен для котла по типу? В лидерах – ИБП топологии онлайн. Это из-за того, что у них:

• мгновенная смена режима (без разрыва в электроснабжении, техника не отключится и не уйдет в ошибку);
• корректировка напряжения с широким разбросом отклонений (в среднем – 100-300 В), при этом активация батарейного режима случается в основном только при полном блэкауте. Соответственно, ресурс батарей дольше сохраняется;
• непрерывное питание системы отопления напряжением с чистым синусом, что важно для насосной техники.

Лучшие ИБП для котлов отопления

Рассмотрим, какой выбрать ИБП для котла отопления из самых популярных моделей топологии онлайн.

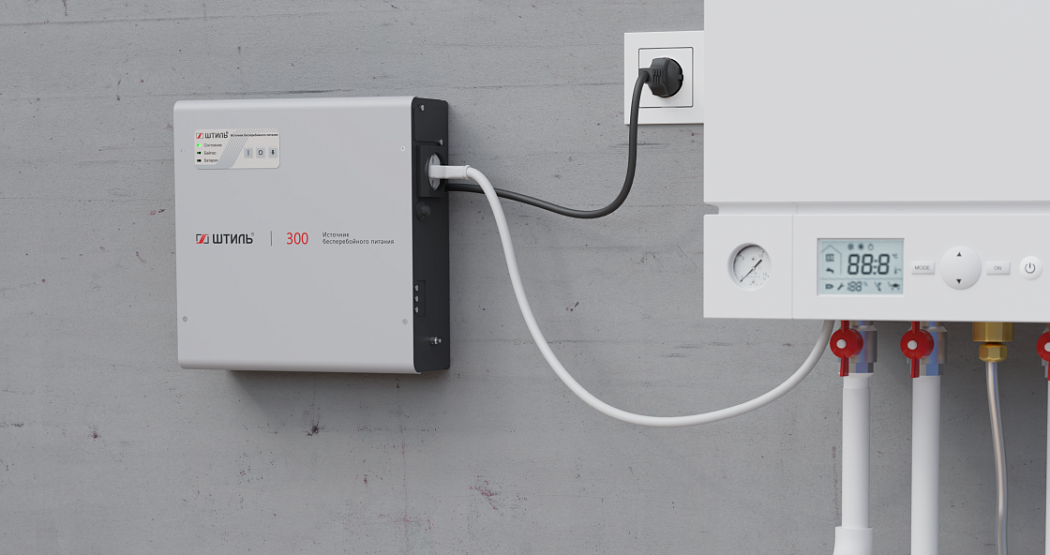

1) ИБП Штиль SW300L (300 ВА / 225 Вт) с аккумулятором Дельта DTM 12120L на 120 Ач в батарейном стеллаже BS-12-2W. Это готовый комплект, который состоит из настенного бесперебойника и напольного стеллажа с одной АКБ.

Бесперебойник подходит для резервного питания электроники газового оборудования или одного насосного устройства. При нагрузке 80% комплект без центрального электроснабжения продлит работу потребителя до 6 часов. Это будет безболезненно для насоса и позволит переждать длительный блэкаут.

2) ИБП Штиль SW500L (500 ВА / 400 Вт) c двумя АКБ Дельта DTM 12100L на 100 Ач в батарейном стеллаже BS-24-1W. Комплект с более мощным настенным бесперебойником, который применяется в основном для группы оборудования (например, электроники газового котла и двух циркуляционных насосов).

При 80% нагрузке во время блэкаута комплект запитает потребителей на 4 часа. Этого времени хватит, чтобы безопасно выждать длительный перебой.

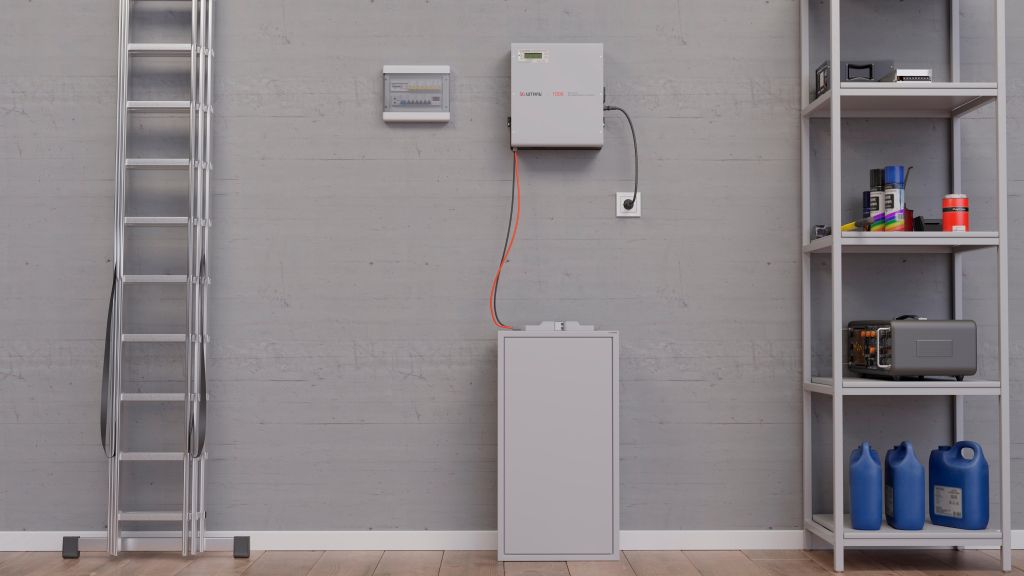

3) ИБП Штиль SW1000L (1000 ВА / 900 Вт) с тремя батареями Дельта DTM 12150L на 150 Ач в напольном батарейном боксе BS-36-2W. Если возник вопрос, как подобрать ИБП для котла с группой дополнительного оборудования, то этот комплект с настенным бесперебойником как раз для этого отлично подходит.

При нагрузке бесперебойника на 80% он сможет резервно питать технику в течение 4,5 часа.
