Для чего применяется
Аварийное освещение размещается на объектах общественного пользования, а также в местах повышенной опасности. Это заводы, торговые центры, театры, жилые комплексы, медицинские и образовательные учреждения. Система служит для подсветки важных зон, когда основные светильники отключаются из-за поломки или отключения электричества по причине техногенной аварии или природной катастрофы. Также аварийное освещение запускается во время пожарной тревоги.
Подсветка из аварийных светильников разрешает людям безопасно покинуть здание, продолжить или штатно завершить рабочий процесс, если невозможно сразу его прекратить (например, в больнице или на предприятии).
Аварийное освещение подключается к независимому источнику питания. Оно функционирует либо круглосуточно, либо автоматически или вручную запускается при отключении центрального электроснабжения. В качестве альтернативного источника энергии часто применяется ИБП переменного тока (220 В). За счет встроенных или внешних АКБ этот прибор автономно питает критическое оборудование в течение нескольких часов.
Как работает?
Система запускается, когда пропадает основное освещение на объекте, и функционирует от:
- автономных ламп, внутри которых установлены аккумуляторные батареи (литий-ионные). Преимущество в автономном и независимом питании каждого светильника;

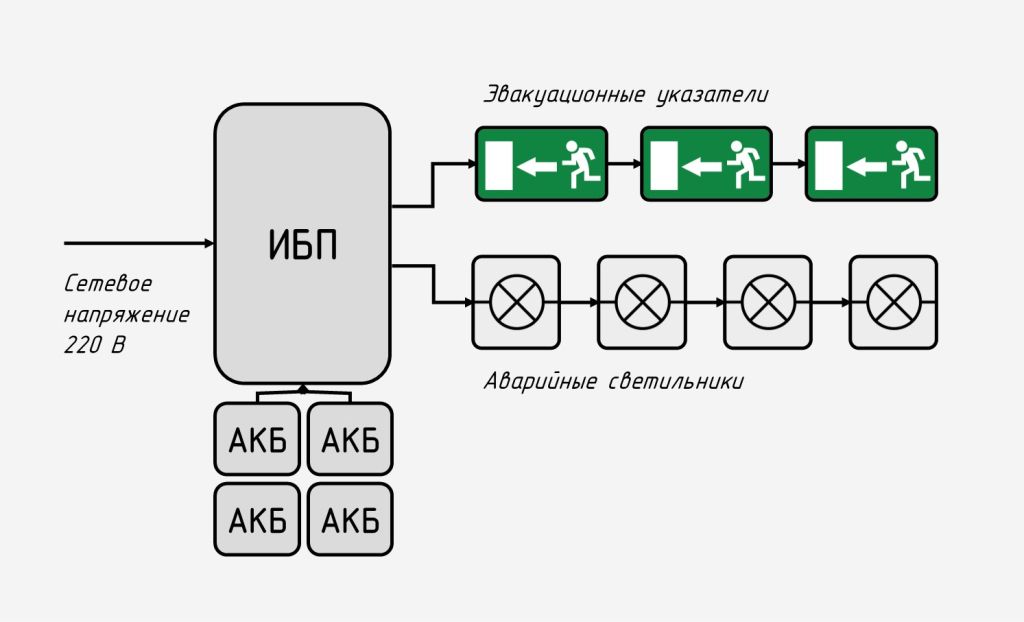

- централизованной (единой) системы, которая состоит из источника бесперебойного питания с аккумуляторами (свинцово-кислотными) для питания всех ламп. Применение ИБП для аварийного освещения позволяет контролировать технику из одной точки. Затраты на такой вариант часто ниже, чем на установку светильников с независимым резервным питанием.
Также встречается смешанный тип организации резервного питания аварийного освещения с использованием нескольких источников энергии (например, ИБП и генератора). Это создает более устойчивую систему к проблемам в электросети и позволяет организовать освещение в течение суток.
Система аварийного освещения состоит из:
- светильников рабочего освещения (например, тех, которые нужны для завершения рабочего процесса) и светильников мощностью по 3-5 Вт (световых указателей, табло и оповещателей) с яркостью, достаточной для подсвечивания опасных мест (зон, где перепады уровня пола, дверные проемы и прочие элементы, которые можно не заметить при эвакуации из здания). В составе светильников может присутствовать преобразователи тока, которые переводят переменный ток в постоянный, если потребители питаются, например, от напряжения 12 или 24 В;
- источника альтернативного электроснабжения (например, ИБП, аккумуляторов);
- модулей, контроллеров для мониторинга состояния электрооборудования.
Особенности размещения ИБП и аварийного освещения на разных объектах
Промышленные объекты
Аварийное освещение на промышленных объектах включает два вида – резервное и эвакуационное. Первое позволяет после отключения энергии продолжить рабочий процесс или его безопасно завершить. Соответственно, светильники для этой системы размещаются в цехах и на производственных площадках. Второе служит для подсветки путей для выхода людей из здания. Такие светильники размещаются в коридорах, около выходов и на лестничных пролетах.
Светильники имеют повышенную защиту от воздействия пыли и влаги. Так как ИБП в основном имеют защиту IP20, их корпус не защищен от этих факторов. Поэтому устройство располагается в отдельном помещении, защищенном от попадания внутрь мелких частиц и жидкостей.
Торговые центры, общественные здания, жилые комплексы
На торгово-развлекательных площадках повсеместно применяются лифты, траволаторы, эскалаторы, которые являются объектами повышенной опасности. Поэтому их входные зоны и площадки рядом с ними оборудуются аварийным освещением наряду с зонами погрузки/выгрузки, путями эвакуации, проходами и коридорами.
В небольших магазинах ИБП для аварийного освещения размещается в торговом зале (например, за витринами с продукцией). Для этого часто используют настенные или напольные модели. Если это большой объект, то ИБП для торгового центра устанавливается в отдельном помещении вместе с компьютерным и it-оборудованием, в котором предусмотрена необходимая вентиляция и закрыт доступ для посторонних.
Установка ИБП для жилых комплексов – это инициатива управляющей компании. Не в каждом МКД встречается такая техника. В случае наличия, оно размещается в отдельном помещении (например, в консьержной комнате, на чердаке или в подвале), если эти места отвечают требованиям эксплуатации бесперебойников и аккумуляторных батарей.
Образовательные учреждения
На образовательных объектах (школах, детских садах, ВУЗах) аварийное освещение служит для того, чтобы учащимся и административно-преподавательскому составу можно было безопасно переместиться по зданию и затем покинуть его без ущерба. Для этого в основном используются эвакуационные светильники, а также задействуется часть основного освещения, например, лампы в центральном холле.
ИБП для образовательных учреждений, который автономно питает часть основных и эвакуационных светильников, размещается в отдельном помещении, закрытом от несанкционированного проникновения.
Медицинские учреждения
Аварийные светильники располагаются практически во всех помещениях, особенно в операционных и реанимационных кабинетах для беспрепятственного выполнения хирургических операций и сбора анализов, а также организации неотложной помощи и хранения опасных медицинских веществ.
Светильники создают необходимую освещенность не только в зонах неотложных медицинских процедур, но и на путях эвакуации, включая лестничные клетки и входные группы. Время переключения питания светильников на резервный источник происходит без перебоев.
ИБП для медицинских учреждений в основном топологии онлайн. Устройства имеют максимальный уровень защиты, качественное электропитание и длительное время автономного электроснабжения критической техники.
Подбор ИБП для системы аварийного освещения
Выбор подходящего бесперебойника включает определение его типа, мощности, конструктивного исполнения, времени автономной работы, проверку сертификации и наличия удаленного мониторинга. Разберем их подробнее.
Тип ИБП
Для аварийного освещения подходят линейно-интерактивные и онлайн ИБП. Модели обладают достаточной мощностью (в основном от 0,3 кВт до 10 кВт), масштабируемостью резервного электроснабжения за счет подключения внешних батарей. Также у них присутствует оптимальный набор защит, включая стабилизацию выходного напряжения и нивелирование перегрузок.
По качеству питания в лидерах второй тип бесперебойников. Эти устройства способны мгновенно переключаться на АБ, стабилизировать напряжение в широком диапазоне колебаний сети без задействования батарей и обеспечивать питание системы освещения и другого оборудования высокоточным сигналом с чистым синусом.
Мощность бесперебойника
Должна быть больше, чем суммарное единовременное потребление всех светильников, датчиков и другой техники, которая будет от него запитана (например, система оповещения или видеокамеры). Чтобы определить нужную величину, потребляемая мощность каждого прибора складывается вместе и добавляется запас в 20-30%. Информация о потреблении указывается на шильдиках или в паспортах.
Автономная работа
Обеспечивается за счет подключения внешних аккумуляторов или внутренними батареями, если это предусмотрено конструкцией бесперебойника. Модели со встроенными АБ рассчитаны на непродолжительное время автономии, которое составляет в среднем 10-15 минут при полной нагрузке. У прибора с возможностью подключения внешних АКБ определенной емкости время автономии можно масштабировать до нескольких часов. Времени будет достаточно не только для эвакуации, но и для завершения рабочего процесса.
Для аварийного освещения в основном выбирают второй вариант, особенно для больших объектов, например, торговых и бизнес-центров.
Сертификаты
Как и любое электрооборудование, источники бесперебойного питания должны отвечать определенным требованиям. Это подтверждается сертификатами на соответствие стандартам электрической безопасности и электромагнитной совместимости (техническим регламентам Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»).
Если ИБП устанавливается в медицинском учреждении и используется для резервного электропитания не только аварийного освещения, но и систем жизнеобеспечения (для поддержки дыхания, сердечно-сосудистой системы и др.), то прибор должен соответствовать и медицинским стандартам, а именно ГОСТу IEC 60601-1-1-2011 «Требования безопасности к медицинским электрическим системам».
Мониторинг
Выполняется удаленно на ПК или на других технических средствах для отслеживания состояния самого бесперебойника и подключенных к нему светильников. Для этого у прибора должна быть возможность подключения к компьютеру через разные интерфейсы.
Исполнение
Популярными ИБП для аварийного освещения являются:

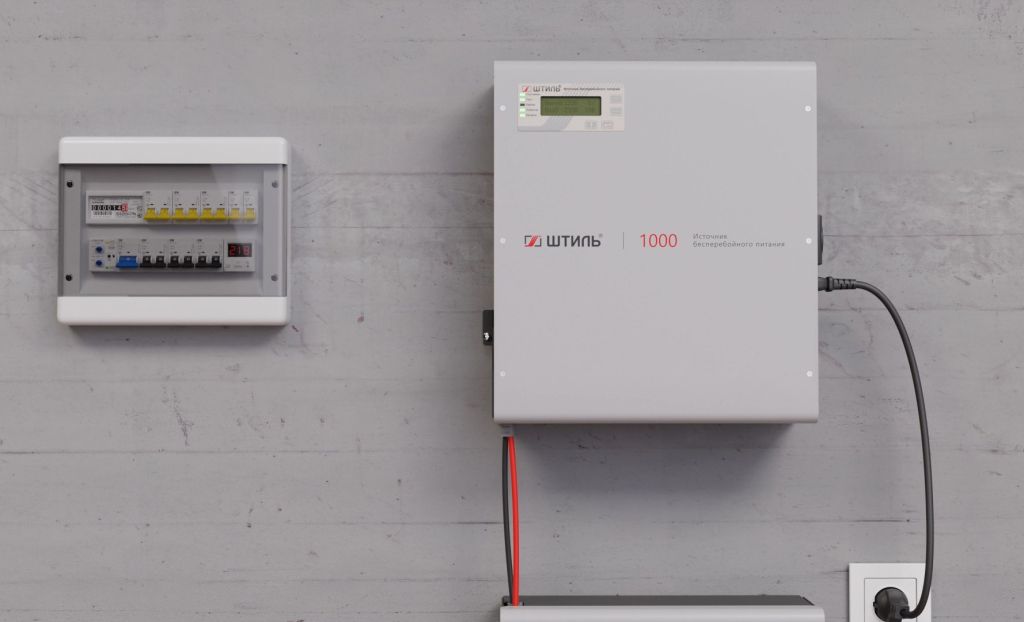

- настенные (располагаются на вертикальной поверхности рядом с электрощитком);
- напольные (размещаются рядом с компьютером, на котором ведется мониторинг всех электросистем в здании);
- стоечные (устанавливаются в серверных или специальных технических комнатах в стойках или телекоммуникационных шкафах сразу с батареями).
Также применяются универсальные варианты. Они инсталлируются разными способами. Это зависит от особенностей помещения, что позволяет пользователю самостоятельно выбрать конфигурацию.
