Как правильно выбрать кабель для электропроводки в доме?

Какой кабель требуется для проводки?

Для электропроводки в доме применяются силовые кабели низкого напряжения (до 1 киловольта), по которым протекает переменный ток 220/230 вольт. Состоят такие изделия из следующих элементов:

• проводов (проводников), которые включают индивидуальную защитную оплетку, токоведущую жилу или нескольких жил (проволок);
• внешней оболочки;
• дополнительных защитных материалов, например, армирующего слоя для повышенной прочности или экранирования для защиты от электромагнитных помех.

В магазинах представлены разные марки кабелей. Они отличаются по своим характеристикам – изоляционным материалам, количеству внутренних проводников, сечению жил, расцветке и др.

Из какого материала должны быть жилы кабеля?

Токопроводящая жила – это основной элемент любого кабеля – металлический проводник, который изготавливается из алюминия или меди.

Для домашней электропроводки подходит медный кабель, а алюминиевый, наоборот, используется крайне редко. Это связано с тем, что медные жилы более надежны. Они отличаются повышенной электропроводимостью, прочностью (лучше выдерживают повторные изгибы при монтаже и прокладке), устойчивостью к коррозии и длительным сроком службы.

Сколько проводов должно быть в кабеле?

В основном силовой кабель для бытовой электросети содержит от 2 до 5 проводов-проводников. Выбор марки по этому параметру зависит от особенности внутренней электросети:

• если электросеть в доме однофазная или потребителям нужно только напряжение 220/230 В, а также нет и не планируется создание контура заземления, то для электропроводки в доме будет достаточно кабеля с двумя проводниками – с фазным (L) и нулевым (N). При наличии заземления уже потребуется кабель с тремя проводами. В структуре должен быть еще один защитный проводник (PE).
• если на объект заходит трехфазная есть и присутствуют потребители напряжения 380/400 В, то для них потребуется кабель с пятью проводами – тремя фазными (L1, L2, L3), нейтральным (N) и защитным (PE).

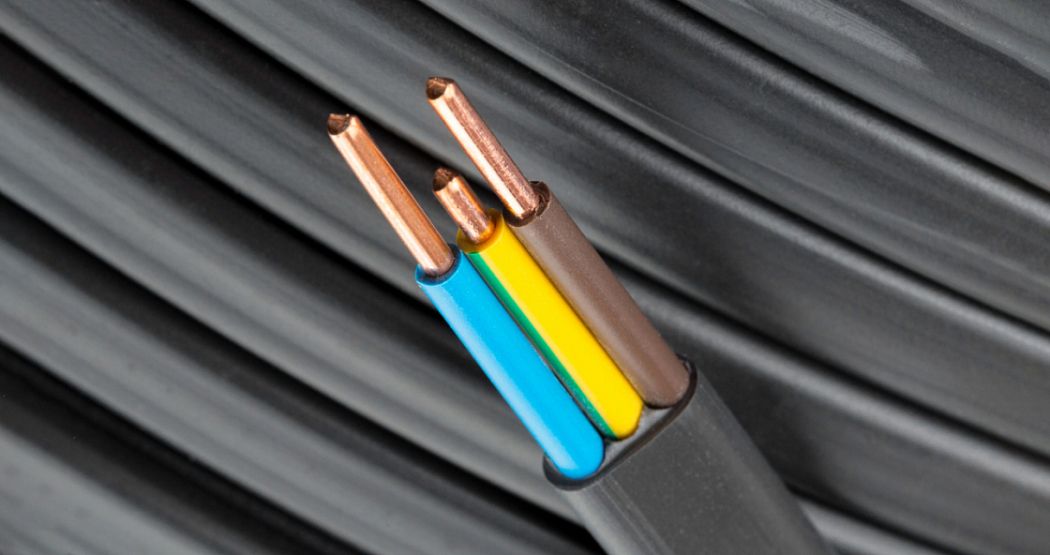

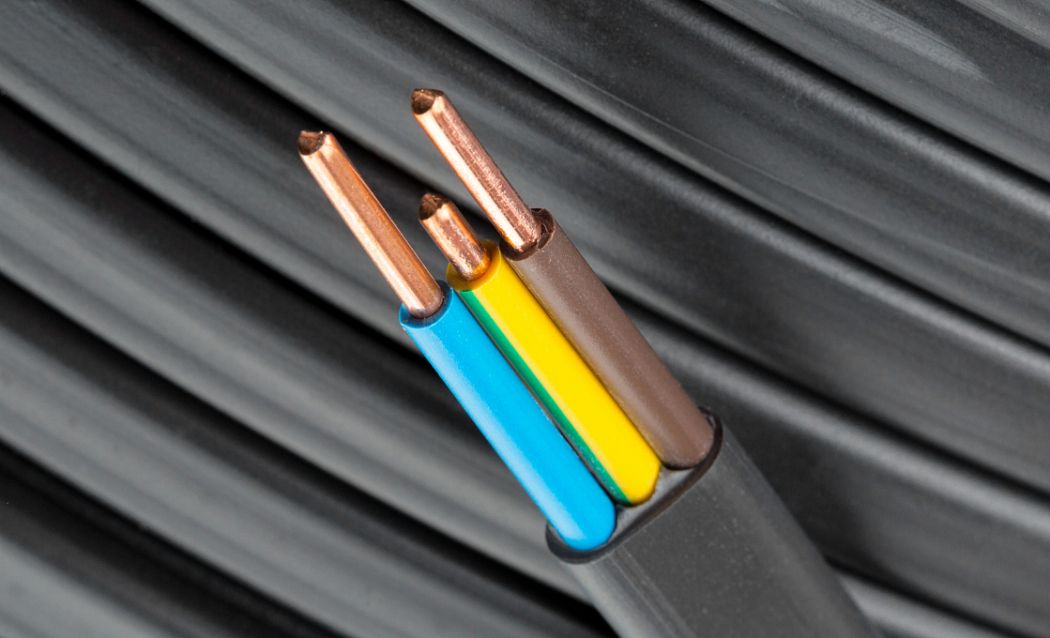

Чтобы подключить кабель с несколькими проводами правильно, необходимо ориентироваться по их изоляционной оболочке, которая имеет разный цвет:

• синий – всегда у нейтрали;
• белый, коричневый, зеленый или черный – у фазных;
• желто-зеленый – у защитного.

В кабеле должен быть одножильный или многожильный провод?

В зависимости от марки кабеля провода в нём бывают одножильными (например, марка ВВГ) или многожильными (например, марка ПВС):

• Одножильные состоят из одной проволоки. Они жёсткие и не гибкие. Поэтому подходят для прокладки в стационарных и неподвижных условиях, например, в штробах и кабельных лотках, но с минимальным количеством изгибов.

• Многожильные состоят из нескольких тоненьких проволок, спрятанных в одну изоляционную оплетку. Такое строение делает их более мягкими, гибкими и удобными при монтаже, особенно в узких пространствах. В основном применяются для подключения подвижной техники (например, электроинструментов или мобильных систем освещения), а также в качестве удлинителей. Для соединения таких проводов с электросетью и устройствами защиты требуются специальные наконечники. Они могут выполняться методом пайки, опрессовки или сварки.

Какое сечение должно быть у кабельных жил?

Сечение жилы – это площадь поперечного среза токопроводящего провода. Величина измеряется в квадратных миллиметрах и определяет силу тока, которую может пропустить провод без перегревания. Для электропроводки в доме применяются марки кабеля со следующим сечением жил:

• 1,5 мм² – провода с таким сечением способны выдержать нагрузку до 2,2 кВт (до 10 А). В основном применяются для осветительных приборов.
• 2,5 мм² – подходят для нагрузки до 3,5 кВт (до 16 А). Подходят для всех розеточных групп с однофазными потребителями.
• 4 мм² – выдерживают до 5,5 кВт (до 25 А). Подходят для мощных нагрузок, например, духовых шкафов, электроплит, электроинструментов и насосов, у которых прямое подключение к электросети.

Какими изоляционными оболочками должен обладать кабель?

Для электропроводки в доме важно использовать кабель с изоляционными оболочками из негорючего и малодымящегося материала. Такое требование указывается в ГОСТе 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Чтобы выбрать подходящую марку по этому параметру, нужно изучить название изделия. В нём должны присутствовать соответствующие буквенные индексы (например, НГ, LS или FR). Рассмотрим их подробнее:

• НГ – означает, что изделие изготовлено из негорючих материалов и, соответственно, не распространяет горение. Также к этой аббревиатуре может добавляться буква в скобках (А, B, C или D), которая обозначает соответствие категории пожарных испытаний кабеля. Для электропроводки в доме подойдёт марка с индексом А.
• LS (Low Smoke) – означает, что кабель имеет низкий уровень дыма при горении и не создает большой задымленности.
• FR (Fire Resistance) – означает высокую огнестойкость кабеля. Изделие может применяться в условиях повышенной пожарной опасности. Такая марка в бытовых условиях в основном не используется.

Кабель должен быть изготовлен по ТУ или ГОСТу?

При выборе кабеля для электропроводки в доме необходимо обращать внимание на то, чтобы изделие было выполнено не по ТУ (техническим условиям, разработанным изготовителем), а по ГОСТам:

• 31565-2012 «Кабельные изделия. Требования пожарной безопасности».
• 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ».

Как расшифровать маркировку кабеля?

В качестве примера возьмем самую распространенную марку кабеля для электропроводки в доме – ВВГ-Пнг(А) -LS 3х2,5 20м. Расшифровка названия представлена в таблице.

Даже если для электропроводки в доме был использован кабель, отвечающий всем ГОСТам, то это не значит, что электроприборы будут защищены от нестабильного напряжения. Колебания вольтажа могут происходить независимо от качества внутренней электросистемы и примененной кабельной продукции.

Чтобы обеспечить защиту от сетевых колебаний и просадок, потребуется установить стабилизатор напряжения, который будет в непрерывном режиме корректировать вольтаж на выходе, не пропуская на нагрузку опасный сигнал. Среди разных типов стабилизаторов для электропроводки в доме лучше всего подходят инверторные модели, которые имеют высокие технические характеристики и способны защищать самую «капризную» электротехнику.
