Модуль внешнего байпаса «Штиль» EBM-03-RС-PN подключается к однофазным источникам бесперебойного питания «Штиль» серии «STR» с выходной мощностью 2 и 3 кВА.
Устройство служит для выполнения безобрывного переключения питания электроприборов на входную сеть и обратно на ИБП в ручном режиме с целью наладки, техобслуживания или замены бесперебойника.

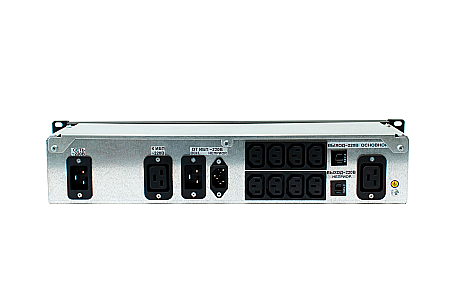

Инсталлируется в стойку или телекомшкаф 19-дюймов. Имеет основной, сервисный и обходной режим работы. Подключается к сети с помощью шнура «Schuko – С19», к бесперебойнику – через «С19 – С20». Приоритетная нагрузка от ИБП – через разъем IEC-320-C20 (кабель «С20 – С19» в комплекте). Неприоритетная нагрузка от ИБП – через разъем IEC-320-C14 (кабель «С14 – С13» в комплекте). Нагрузочные розетки стандарта C13 (4 шт.) и C19 (1 шт.) для приоритетной нагрузки и C13 (4 шт.) для неприоритетной нагрузки.

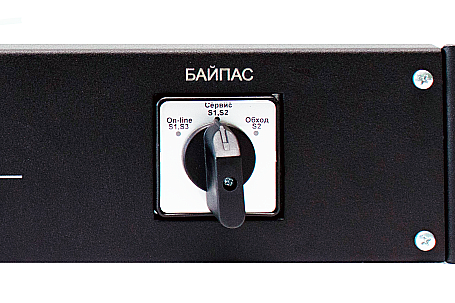

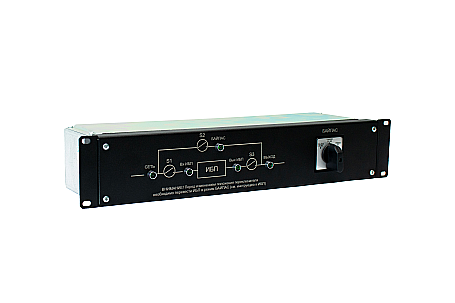

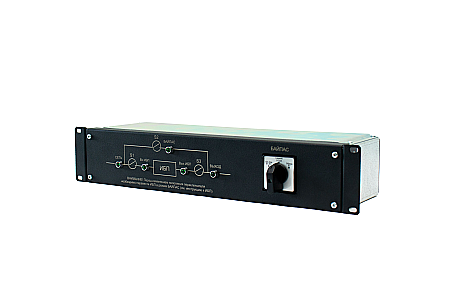

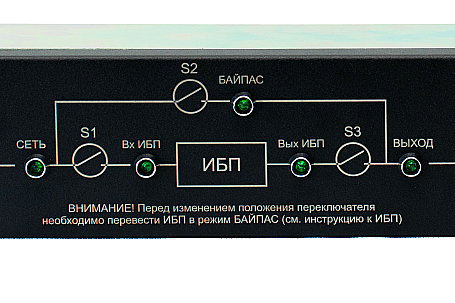

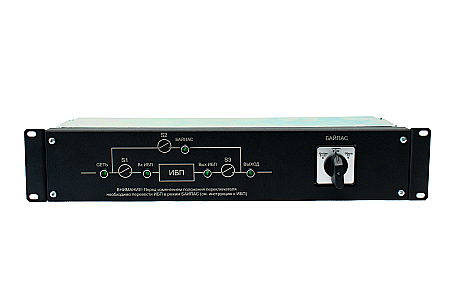

На передней панели расположена мнемосхема подключения, светодиодные индикаторы и рубильник.
| Коммутация нейтрального проводника | да |
| Время переключения (в режим Обход), мс | 0 |
| Переключение режимов работы | трехпозиционный многосекционный переключатель |
| Совместимость | однофазные ИБП серии «STR» мощностью 2 и 3 кВА |
| Форм-фактор | в стойку |
| Тип аксессуара | модули и шкафы внешнего байпаса |
| Число фаз совместимого ИБП | 1 в 1 |
| Производитель | Штиль |
| Страна производитель | Россия |
| Номинальная входная частота, Гц | 50 |
| Номинальное входное напряжение, В | 220 |
| Светодиодная индикация | «Сеть», «Вход ИБП», «Байпас», «Выход ИБП», «Выход» |
| Тип разъема для подключения к выходу ИБП | IEC-320-C20 (подключение производится с помощью сетевого кабеля «С20 – С19», входящего в комплект поставки EBM) |
| Тип разъема для подключения ко входу ИБП | IEC-320-C19 (подключение производится с помощью сетевого кабеля «С20 – С19», входящего в комплект поставки EBM) |
| Предохранитель для розеток IEC-320-C13 | 10 А |
| Нагрузка (выходные разъёмы) | IEC-320-C13 для приоритетной нагрузки (4 шт.) IEC-320-C13 для неприоритетной нагрузки (4 шт. ) IEC-320-C20 для приоритетной нагрузки (1 шт.) |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Срок службы, лет | 12 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 89х483х168 |
| Масса, кг | 3 |
| 1 | Модуль внешнего байпаса EBM-03-RС-PN | 1 шт. |
|---|---|---|
| 2 | Кабель С20-С19 (длина 1,8 м) | 2 шт. |
| 3 | Кабель С14-С13 (длина 1,5 м) | 1 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
| 5 | Упаковка | 1 шт. |
| Режимы работы модуля внешнего байпаса EBM-03-RС-PN | Загрузить |
| Модуль внешнего байпаса EBM-03-RС-PN | Загрузить |
| Модуль внешнего байпаса EBM-03-RC-PN | Загрузить |
| Модули внешнего байпаса серии EBM. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования» | Загрузить |
