Онлайн ИБП STR1106SL имеет выходную мощность 6000 ВА / 5400 Вт.
Необходим для обеспечения резервного электроснабжения и защиты от сетевых перепадов критически важной техники, например, серверов, компьютеров, кондиционеров, системы безопасности и видеонаблюдения в ЦОДах.
Топология онлайн обеспечивает высокие технические характеристики – стабилизацию напряжения в диапазоне 90-310 В без задействования АКБ, мгновенное переключение в автономный режим при отключении электричества или значительных перепадах сети, непрерывную подачу на приборы качественного напряжения с чистым синусом.
Имеет ЗУ на 4 А и два встроенных батарейных блока с аккумуляторами 9 Ач. При 80% нагрузке обеспечит автономной работой электроприборы в течение 7 минут. Для увеличения времени автономии допускается подключение внешних аккумуляторных батарей.
Охлаждается двумя малошумными аккумуляторами.

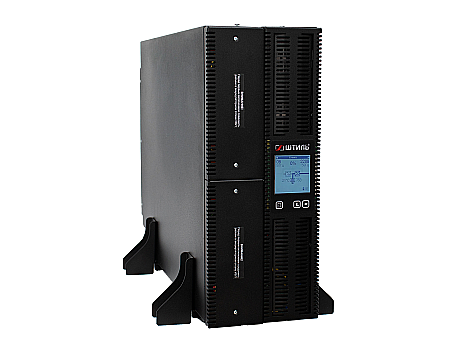

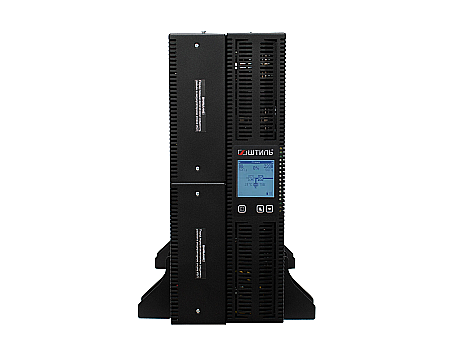

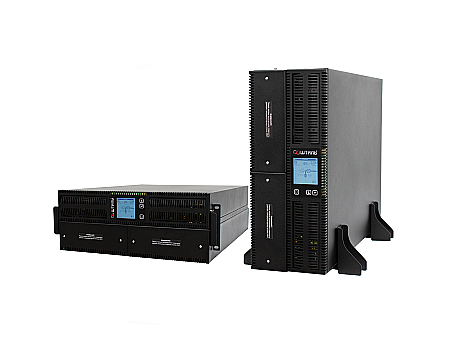

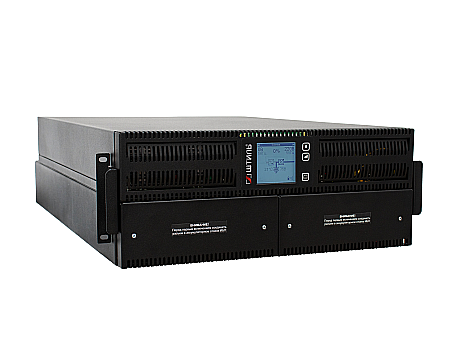

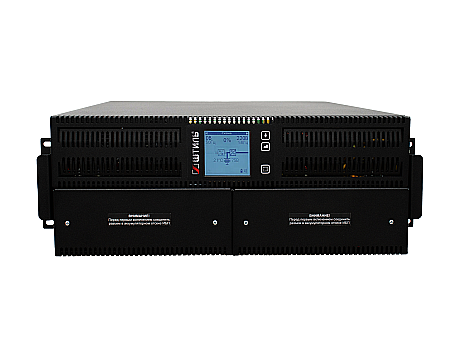

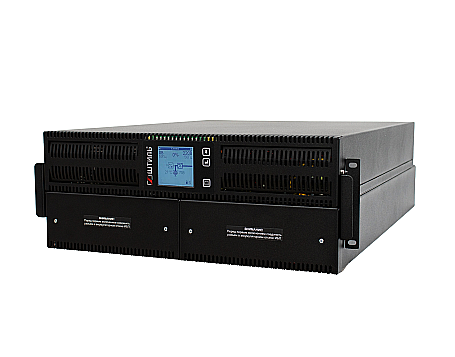

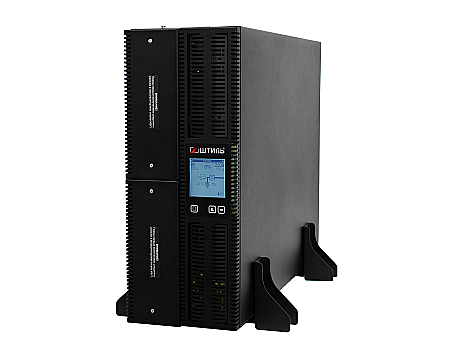

Может устанавливаться в стойку/шкаф или на пол.

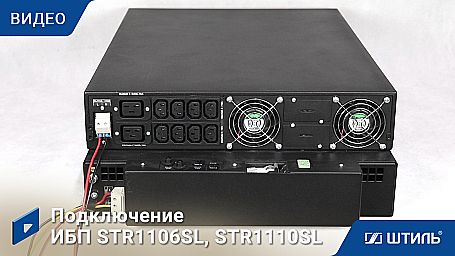

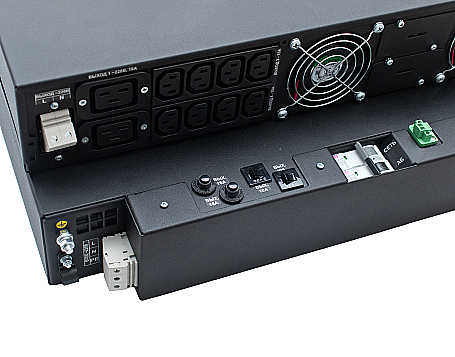

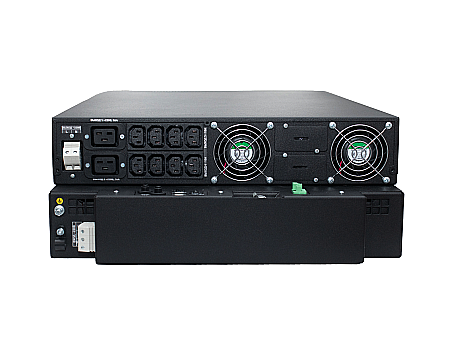

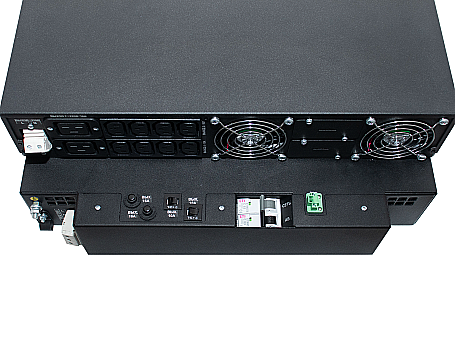

Для электросети предусмотрен клеммный терминал, для нагрузки – IEC-320-C13 (8 шт.), IEC-320-C19 (2 шт.) и клеммные выводы (L, N).
Контроль и настройка выполняется на дисплее со светодиодной индикацией. Возможно подключение интерфейсных плат для организации удаленного мониторинга.
Имеет защиту от КЗ, перегрузочных процессов, перегрузки, сбоев в работе, сетевых помех, импульсных перенапряжений и «глубокого» разряда АБ. В схеме применен автоматический байпас.
Производится в России на тульском заводе ГК «Штиль».
Гарантия от производителя составляет 2 года. Действует сертификат соответствия Таможенного союза ЕАЭС.
| Число фаз | 1 в 1 |
| Активная мощность, кВт | 5,4 |
| Полная мощность, кВА | 6 |
| Форм-фактор | напольный/в стойку |
| Производитель | Штиль |
| Страна производитель | Россия |
| Топология | on-line (с двойным преобразованием) |
| Рабочий диапазон входного переменного напряжения, В | 165-310 при нагрузке 100% 135-310 при нагрузке 80% 90-310 при нагрузке 60% |
|
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
|
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Максимальный ток байпаса, А | 38 |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором | да |
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 43-57 |
| Плавный пуск | да |
| Номинальное входное напряжение, В | 220 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 - при линейной нагрузке, <4 - при нелинейной нагрузке |
| Максимальный выходной ток, А | 27 |
| Диапазон настройки выходного напряжения, В | 220-240 (шаг 5) |
| Форма выходного напряжения | чистая синусоида |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 220 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Крест-фактор | 3:1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени 105-150% – в течение 5 с более 150% – менее 5 с |
| КПД в режиме on-line, % | 95 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 94 |
| Время переключения в автономный режим из режима ECO, мс | 7 |
| Время автономной работы (при 80% загрузке ИБП) | 7 мин |
| Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
| Батареи | встроенные |
| Номинальное напряжение АБ, В | 192 |
| Номинальный ток заряда встроенного ЗУ, А | 4 |
| Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Электронный автоматический байпас | да |
| Поворотный ЖК-дисплей со встроенным гироскопом | отображение рабочего состояния системы и основных входных и выходных параметров |
| Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга) |
| Функциональные клавиши | смена отображаемых на ЖК-дисплее экранов, настройка ИБП |
| RS-232 | опция (требуется установка карты мониторинга) |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Входная сеть | выводы (L, N, PE), сечение провода – 10 мм2 |

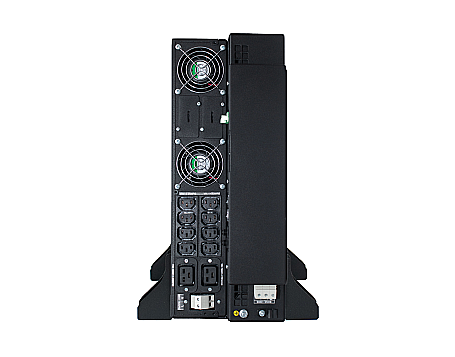

| Нагрузка (выходные разъёмы) | IEC-320-C13 (8 шт.), IEC-320-C19 (2 шт.), клеммы (L, N), сечение провода – согласно мощности |
| Тип охлаждения | принудительное |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | 10 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 176х483х691 (в стойку) 446х295х691 (напольный) |
| Масса, кг | 78 |
| Цвет корпуса | чёрный |
| Уровень нагрузки, % | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы (от встроенных батарей), мин | 110 | 55 | 38 | 23 | 19 | 13 | 9 | 7 | 5 | 3 |
| 1 | ИБП переменного тока STR1106SL | 1 шт. |
|---|---|---|
| 2 | Батарейный блок | 2 шт. |
| 3 | Кабель нагрузки С14-С13 длина 2 м | 1 шт. |
| 4 | Кронштейн для горизонтального крепления | 2 шт. |
| 5 | Упор для вертикальной установки | 2 шт. |
| 6 | Руководство по эксплуатации | 1 шт. |
| 7 | Упаковка | 3 шт. |
| 8 | Гарантийный талон | 1 шт. |
