Мощностные характеристики онлайн ИБП SR1103TL составляют 3 кВА / 2,7 кВт.
Устройство применяется для обеспечения бесперебойной работы и защиты от колебаний напряжения сетевого оборудования, компьютерной техники, систем безопасности, аварийного освещения и средств связи.
В ИБП применена технология двойного преобразования энергии, за счет которой достигается стабилизация вольтажа в диапазоне 90-295 В без перехода на АКБ, мгновенное переключение в автономный режим при блэкауте или сильных колебаниях сети, постоянное питание нагрузки качественным напряжением с чистым синусом.
Оснащен ЗУ с током 4 А и разъемом бля подключения батарейных модулей серии BMR. При 80% обеспечит автономным питанием до 1 часа.
С принудительной системой охлаждения, основанной на малошумных кулерах.

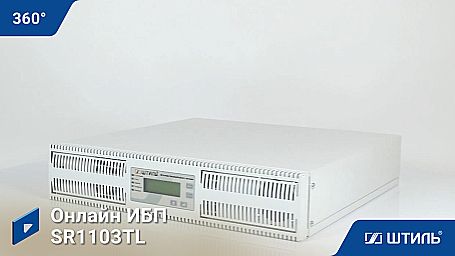

Предназначен для инсталляции в стойку или шкаф стандарта 19 дюймов.

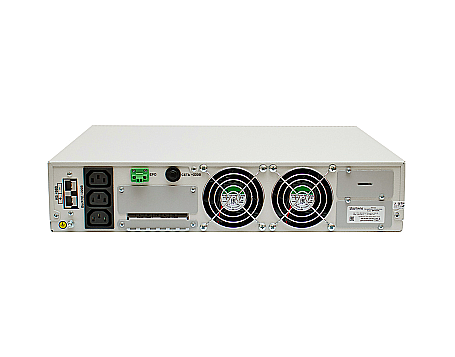

К сети подключается через клеммный терминал, для нагрузки предусмотрены клеммы и три разъема стандарта C13.

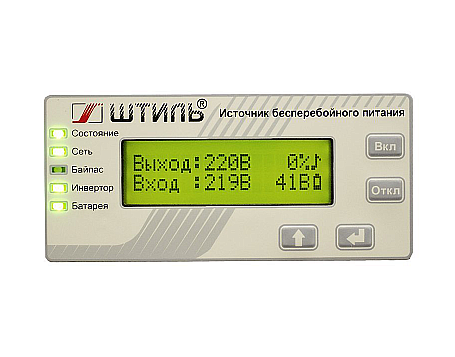

Контроль и настройки выполняются на дисплее со светодиодной индикацией. Доступен удаленный мониторинг (требуется дополнительно подключить интерфейсную плату).
С защитой от КЗ, перегрузок по выходу, импульсных перенапряжений, перегрева, сетевых помех, сбоев в работе и глубокого разряда АБ.
Произведен на тульском заводе ГК «Штиль».
Гарантия от производителя составляет 24 месяца.
| Число фаз | 1 в 1 |
| Активная мощность, кВт | 2,7 |
| Полная мощность, кВА | 3 |
| Форм-фактор | в стойку |
| Производитель | Штиль |
| Страна производитель | Россия |
| Топология | on-line (с двойным преобразованием) |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Плавный пуск | да |
| Максимальный входной ток, А | 20 |
|
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
|
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Совместимость с генератором | да |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Предельный диапазон входного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Входной коэффициент мощности | 0,99 |
| Номинальное входное напряжение, В | 220 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 - при линейной нагрузке, <4 - при нелинейной нагрузке |
| Максимальный выходной ток, А | 13,5 |
| Диапазон настройки выходного напряжения, В | 220 / 230 / 240 |
| Форма выходного напряжения | чистая синусоида |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 220 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Крест-фактор | 3:1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| КПД в режиме on-line, % | 95 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 86 |
| Время переключения в автономный режим из режима ECO, мс | 7 |
| Время автономной работы (при 80% загрузке ИБП) | Зависит от ёмкости внешних АБ |
| Батареи | внешние (опция) |
| Внешние батарейные модули, шт. | до 6 |
| Номинальное напряжение АБ, В | 96 |
| Номинальный ток заряда встроенного ЗУ, А | 4 |
| Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| «Холодный» старт | да |
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Перегрузка по выходу | электронная защита с автовосстановлением |
| Короткое замыкание | электронная защита с автовосстановлением |
| Перегрев | электронная защита с автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| Защита сети от высокочастотных помех | 150 кГЦ - 30 МГц |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Электронный автоматический байпас | да |
| Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга) |
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
| Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| RS-232 | опция (требуется установка карты мониторинга) |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), клеммы |
| Тип охлаждения | принудительное |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 88х484х440 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 138х512х480 |
| Масса, кг | 10 |
| Цвет корпуса | серый |
| Высота установки в стойку, U | 2 |
Более длительное время автономной работы (до 9,5 ч при 100% нагрузке) можно обеспечить за счёт подключения фронттерминальных батарей, размещенных в телекоммуникационных шкафах. Также это потребует подключения дополнительного внешнего зарядного устройства.

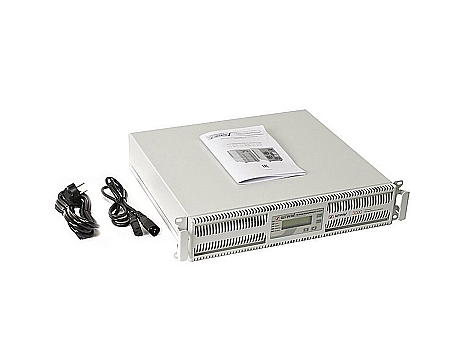

| 1 | ИБП переменного тока SR1103TL | 1 шт. |
|---|---|---|
| 2 | Кабель нагрузки типа «C14 - C13», длина 1,5 м | 1 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
| 4 | Упаковка | 1 шт. |
| 5 | Гарантийный талон | 1 шт. |
| Однофазные ИБП Штиль. Брошюра, 2023 год | Загрузить |
| Источники бесперебойного питания: SR1101L, SR1101SL, SR1102L, SR1103L, SR1103TL | Загрузить |
| Однофазные источники бесперебойного питания SR1102L, SR1103L и SR1103TL | Загрузить |
| ИБП SR, STR 1-3 кВА и ST1103TL. Выписка из декларации о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» | Загрузить |
| ИБП SR, STR 1-3 кВА и ST1103TL. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» | Загрузить |
| Сертификат соответствия системы менеджмента качества применительно к проектированию, сборке, производству и обслуживанию ИБП переменного тока и инверторных стабилизаторов напряжения с торговой маркой «Штиль» требованиям ГОСТ Р ИСО 9001-2015 | Загрузить |
