Параметры подбора ИБП для сервера
Сервер – это обязательная единица информационной системы не только ЦОДа, но и любой средней коммерческой компании. На нём хранятся важные файлы – с сайтом, интернет-магазином или информацией о клиентах и сотрудниках. Этому устройству требуется бесперебойное электроснабжение. Но, чтобы критическое электрооборудование работало без остановки и было полностью защищено от скачков и просадок сетевого напряжения, нужен определенный бесперебойник для сервера, который:
- при возникновении блэкаута сможет неощутимо для нагрузки перевести питание на АКБ, а также поддержать её работу на заданное пользователем время;
- при колебаниях напряжения скорректировать выходной вольтаж без ущерба для подключенной техники (мощный скачок напряжения вызывает перегрузку сервера или приводит к повреждению его компонентов – блока питания или внутренних плат).
Выбор бесперебойника зависит от топологии, мощности, форм-фактора и времени резервного электроснабжения. Разберем каждый из этих параметров на конкретных примерах.
Тип ИБП для серверов
Для создания полноценной защиты от проблем, возникающих в электросети, для серверной аппаратуры применяются линейно-интерактивные и онлайн модели. Они имеют подходящие технические параметры по выходному напряжению, а также возможностям бесперебойного питания. Сравним их базовые характеристики, которые влияют на работу телекоммуникационной электротехники.
| Тип ИБП для серверов | Линейно-интерактивные | Онлайн (с двойным преобразованием) |
| Стабилизация напряжения | ступенчатая (на основе автотрансформатора) | мгновенная (на основе выпрямителя / инвертора) |
| Диапазон стабилизации, В | 165-280 | 9-310 |
| Время переключения на аккумуляторы, мс | 2-8 | 0 |
| Точность выходного напряжения | 3-10% | до 2% |
| Форма напряжения (важна для оборудования с электромоторами) | модифицированный или чистый синус (зависит от модели) | чистый синус при работе от сети / от батарей |
Выбор подходящего ИБП между линейно-интерактивными и онлайн моделями зависит от входных характеристик подключаемой техники и качества питания от основного источника электроэнергии:
- если сеть относительно стабильная, на линии не бывает резких изменений вольтажа, а также подключена не требовательная техника, то подойдет первый тип;
- при нестабильной сети с внезапными резкими колебаниями напряжения оптимально установить второй тип бесперебойника.
Мощность ИБП
В основном это параметр указывается в киловаттах (кВт) или ваттах (Вт). Указывается технической документации. Идеальная ситуация – когда выходная мощность бесперебойника на 20-30% превышает суммарную потребляемую мощность электрооборудования, которое будет подключаться к резервному источнику питания.
Мощностной запас позволит компенсировать снижение мощности бесперебойника при значительных сетевых просадках, сохраняя ресурс аккумуляторов.
Чтобы подобрать ИБП по выходной мощности, потребление каждого прибора складывается вместе, а затем добавляется мощностной запас. Оптимально его сделать больше 30%, например, если в перспективе к бесперебойнику будут подключаться дополнительные электроприборы.
Если устройство подбирается для компьютера и одного сервера, то подбор будет простым. Потребление нагрузки определяется по мощности блоков питания. Величина указывается на их шильдике или в руководстве.
Пример расчета:
| Нагрузка | Расчет |
|
Блок питания сервера (БП) – 800 Вт БП компьютера – 650 Вт Монитор – 75 Вт |
(800 Вт + 650 Вт +75 Вт) + 20% (305) =1830 Вт Потребуется бесперебойник с выходной мощность 1,8-2 кВт |
Если бесперебойник нужен для резервного питания большой группы оборудования в серверной комнате, придется узнать потреблением каждой единицы. При подключении нагрузки, в составе которой присутствует электромотор, важно учитывать её пусковой ток, увеличивающий потребление в несколько раз в момент запуска. В серверной к таким приборам относятся вентиляторы или кондиционер, охлаждающий помещение.
Пример расчета:
| Нагрузка | Расчет |
|
БП 5 серверов по 800 Вт – 4х800=3,2 кВт БП сетевого хранилища – 500 Вт Два маршрутизатора – 2х50=100 Вт БП компьютера – 650 Вт Монитор – 75 Вт Система охлаждения (кондиционер) – 900 Вт (с пусковым током до 3,5 кВт) |
(3200 Вт + 500 Вт +100 Вт + 650 + 75 + 3500) + 20% (1605) = 9630 Вт Подойдет бесперебойник мощностью не менее 9,5 кВт |
Время автономной работы
Зависит от потребляемой мощности серверного оборудования и емкости аккумуляторов бесперебойника. Чем больше потребляет техника и ниже емкость батарей, тем меньше техника проработает от ИБП во время отключения электричества.
Для автономной работы телекоммуникационного оборудования часто применяется два варианта резервирования:
- Первый вариант создает непродолжительное время резерва при отключении электроэнергии – 5-15 минут. Периода хватает, чтобы безопасно отключить сервер и без потерь сохранить все программы, файлы или безразрывно перевести нагрузку на генератор. Для такого резерва подходит серверный ИБП со встроенными аккумуляторами емкостью 7-9 Ач.
- Второй вариант предполагает продолжительное питание от батарей на время, которое устанавливается пользователем: 30-50 минут или 1-6 часов. Такой период достигается за счет ИБП с возможностью подключения внешних аккумуляторов большой емкости – до 250 Ач. АКБ размещаются на специальный батарейных стеллажах или в батарейных модулях. Если система бесперебойного питания инсталлируется в телекоммуникационный шкаф, то для такого размещения применяются фронт-терминальные батареи.
Форм-фактор

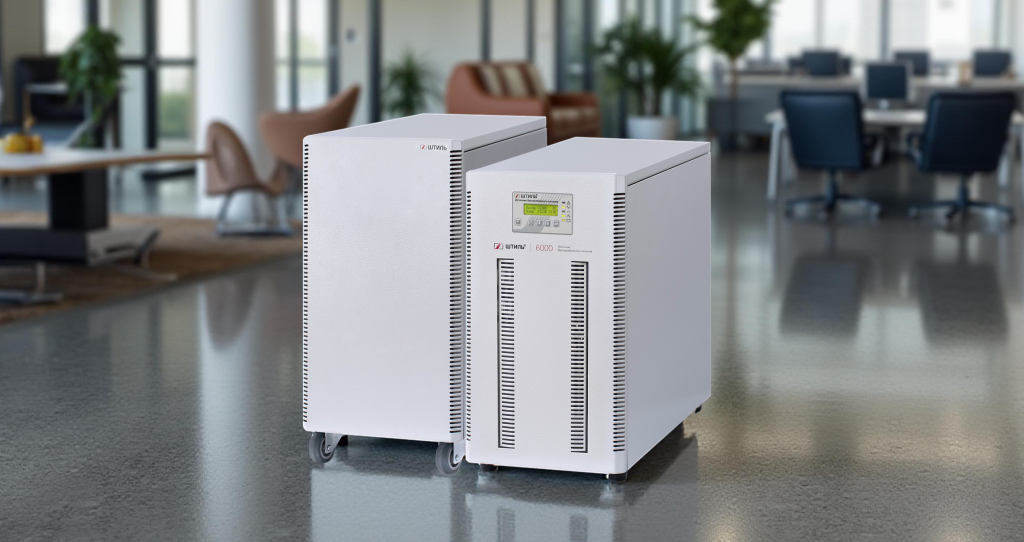

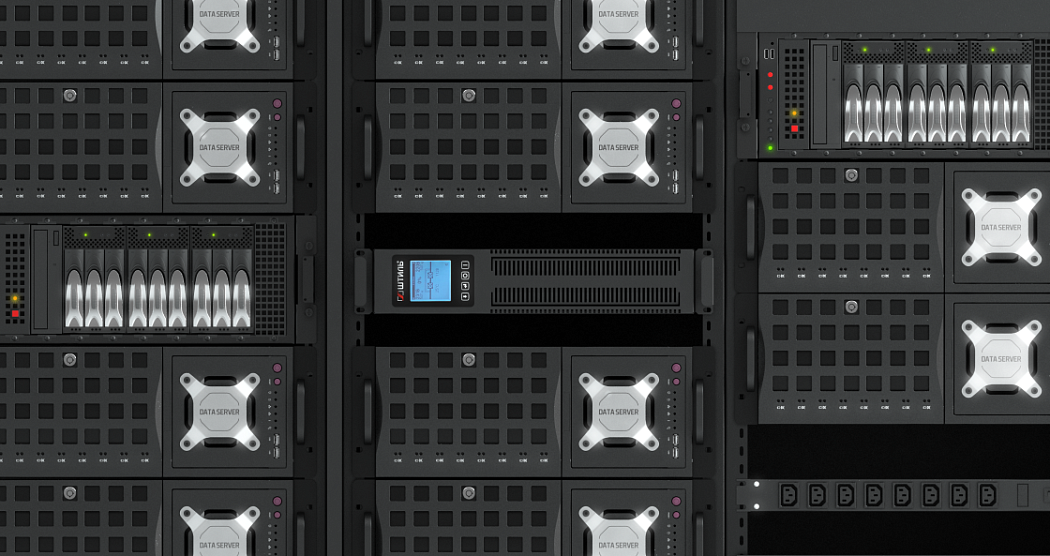

Существует три типа серверов по своему исполнению – это стоечные (Rack), напольные (Tower), Лезвийные (Blade) – с тонким модульным строением, которое экономит пространство в стойке или телекоммуникационном шкафу. Соответственно, бесперебойники для них потребуются со стоечным или напольным строением. Также распространены универсальные модели, которые совмещают в своей конструкции два способа размещения – напольный / стоечный.

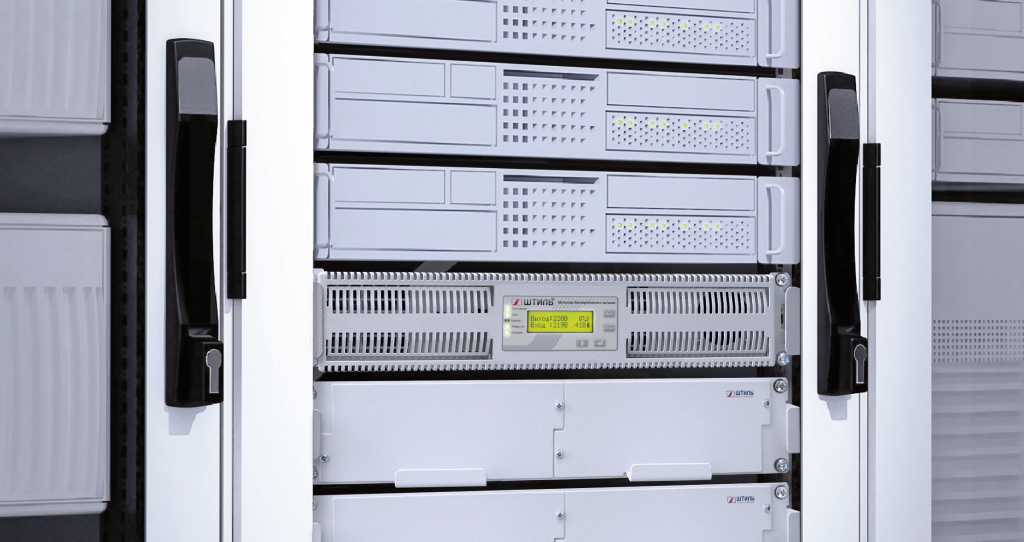

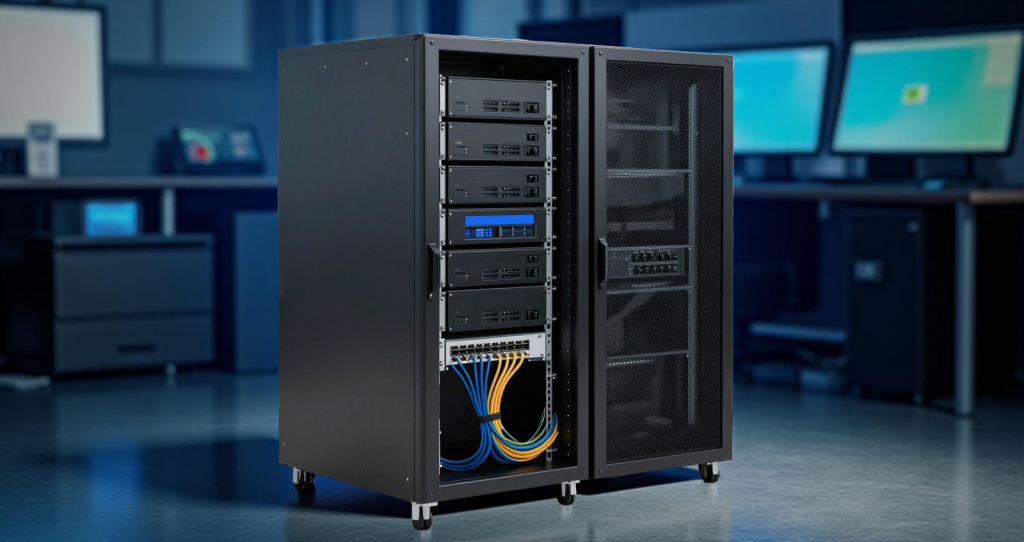

Выбор форм-фактора зависит от особенностей помещения (серверной), удобства подключения сети и нагрузки. Если серверы располагаются в шкафу, то и ИБП оптимально разместить там же. Это освободит пространство, оптимизирует подключение оборудования, а также упростит техобслуживание, потому что вся техника будет располагаться в одном месте.
Однофазный или трёхфазный
Для серверов, которые установлены в небольших офисах, торговых точках или частных домах в основном применяются однофазные модели ИБП с подключением к электросети 230 В. В ЦОДах и вычислительных центрах с множеством серверов устанавливаются мощные источники бесперебойного электропитания как с однофазным, так и трехфазным подключением.
Для подбора трехфазного ИБП потребуется помощь опытных инженеров. Они выполнят безошибочный расчет необходимого оборудования, подбирают аккумуляторы, чтобы создать необходимое время резервного питания большой группы мощного оборудования.
Удаленный контроль работы
Функционал по дистанционному контролю и управлению источником бесперебойного электропитания и подключенной техникой повышает безотказность работы сервера, исключая его аварийное отключение.
Как работает такой функционал? С помощью разъемов USB или COM или установленной интерфейсной карты с поддержкой протокола SNMP источник резервного питания подключается к серверному оборудованию и посылает на нагрузку аварийный сигнал о завершении работы в случае низкого разряда батарей аккумуляторов (Low Battery). Сервер принимает от ИБП trap-сообщение (автоматическое уведомление) при наступлении заданного события в системе SNMP и безопасно отключается, сохраняя систему в нормальном состоянии. Настройка сценариев отключения выполняется на стороне ИБП – на дисплее устройства, на компьютере или в веб-браузере.
