Что такое трёхфазный стабилизатор напряжения?
Задача трехфазных стабилизаторов, в отличие от однофазных моделей, заключается в корректировке выходного напряжения одновременно двух типов:
- линейного – 400 В (межфазного);
- фазного – 230 В (отдельно на каждой линии).
Они отслеживают состояние каждой линии и при отклонении показателей выполняют регулировку напряжения на выходе, подавая на каждую фазу качественный вольтаж и удерживая его на уровне, безопасном для подключенного оборудования. Качество выходного напряжение зависит от типа устройства. Наименьшую погрешность имеют электронные и инверторные модели.
Так как устройства приоритетно рассчитаны именно на питание мощных трехфазных и однофазных потребителей, для подключения на их корпусе (вместо вилки и розеток) используются только клеммники с ответствующими токовыми характеристиками и выводом на каждую линию – L1, L2, L3.
Устройства размещаются между электрощитом и нагрузкой, подключаясь после вводного автомата или автомата линии, которая ведет к потребителю 400 В. Краткое сравнение однофазных и трёхфазных стабилизаторов для быта представлено в таблице ниже.
| Характеристики | 1 в 1 | 3 в 3 |
| Подключение (наименование проводников) | L, N, PE | L1, L2, L3, N, PE |
| Вольтаж подключаемой техники, В | 230 | 400, 230 |
| Мощность, кВт | до 18 | от 5 |
По своей сути, трехфазный стабилизатор – это три однофазных модели, которые бывают в двух модификациях:

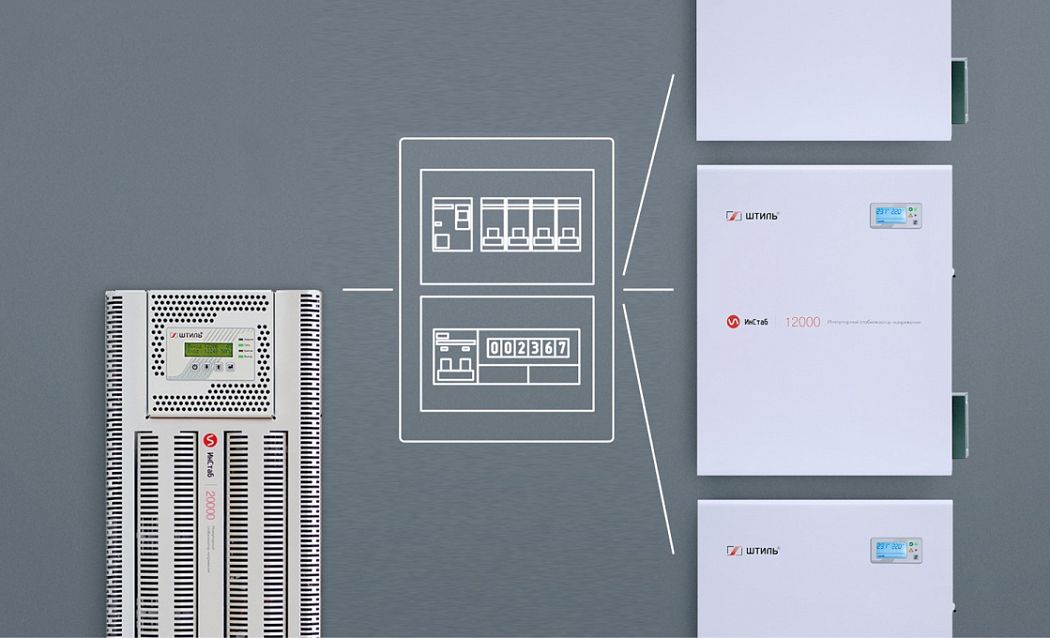

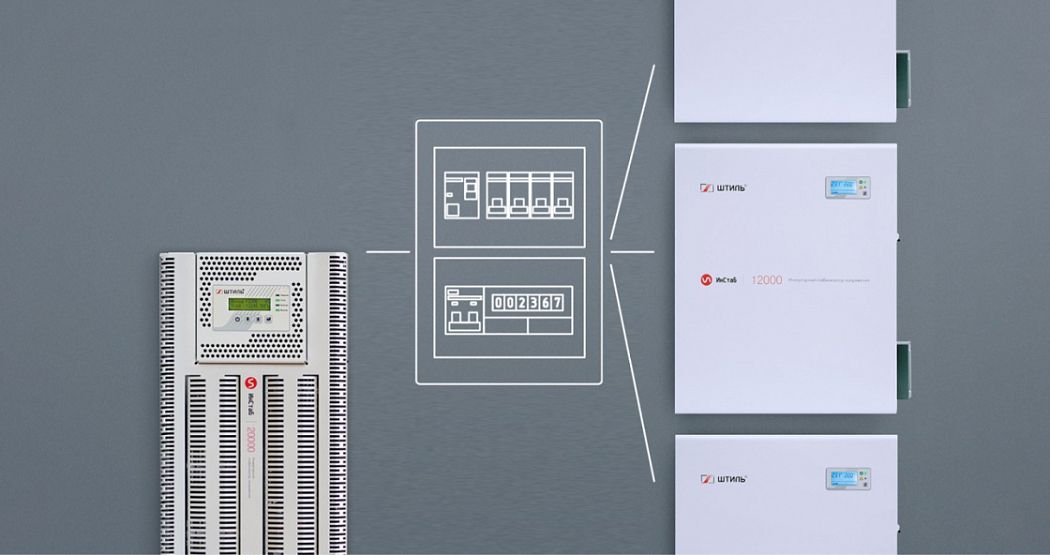

- Как моноблочная конструкция. Внутренние силовые блоки собраны в единый корпус и имеют блок синхронизации (отвечает за согласования линейного и фазного сетевого напряжения). Выглядят также, как однофазные модели с большой выходной мощностью.

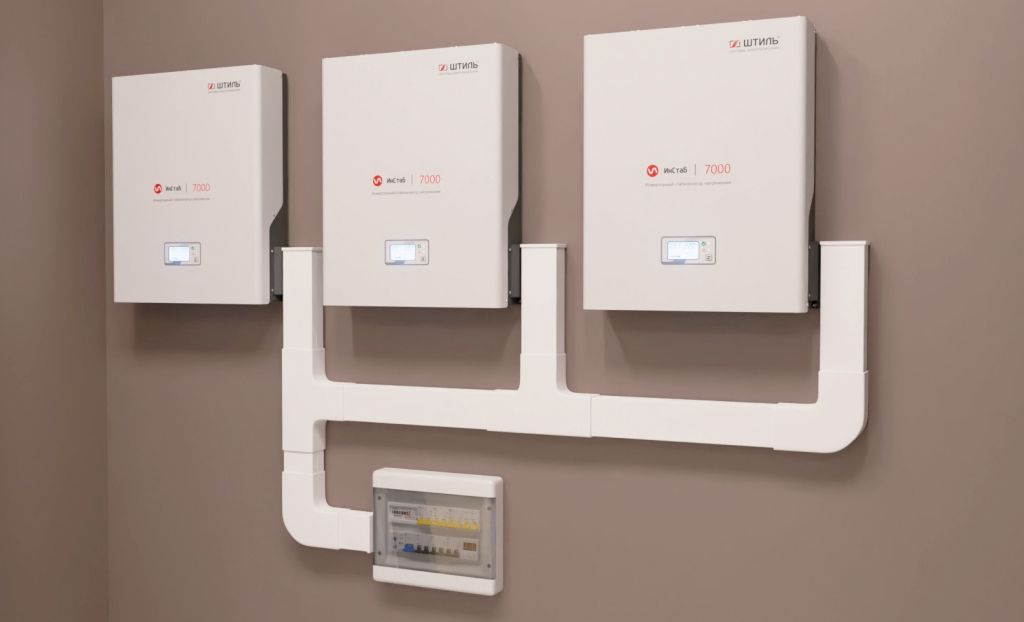

- Как комплект из трех отдельных приборов. Устанавливаются раздельно на каждую линию без синхронизации. В специализированных магазинах продаются такие комплекты для настенного размещения или с установкой в специальной стойке.
Обе модификации корректируют напряжение на каждой фазе, но в специфике их работы присутствуют важные отличия:
- Первый тип за счет синхронизации внутренних блоков способен контролировать обрыв, перекос и чередование фаз. Это нужно для приборов, которые одновременно питаются от трех проводников (например, для трехфазных электромоторов).
- Второй тип, не имея синхронизации, создает независимую защиту питания на каждом проводнике. Если на одной фазе пропадет электричество, на двух других электроприборы безразрывно продолжат работать, получая стабилизированное напряжение. Такой вариант подходит для электроприборов, которым не нужно одновременное питание сразу от трех фаз. Такая схема повышает надёжность трёхфазных стабилизаторов для бытовой техники с питанием именно от 230 В.
Сравнение модификаций трехфазных стабилизаторов приведено в таблице ниже.
| Характеристики | Моноблочный | Комплект из трех блоков |
| Согласование работы | есть | нет |
| Защита от перекоса фаз | ||
| Равномерное распределение нагрузки | ||
| Защита потребителей с питанием от разноименных фаз | ||
| Отказоустойчивость (при пропадании фазы) | отключает электротехнику | электротехника продолжает работать на рабочих фазах |
Разберем преимущества и недостатки трехфазных стабилизаторов с учетом особенностей их функционирования.
Преимущества трёхфазных стабилизаторов напряжения
1. Универсальное применение. Заключается в том, что эти приборы подают на нагрузку фазное и линейное напряжение. Соответственно, они одинаково подходят для оборудования любого типа – с питанием от 230 В или от 400 В (в зависимости от модификации).
2. Дополнительная защита от проблем, связанных с равномерным распределением напряжения и нагрузки между фазами. При пропадании линии или перекосе фаз модель с блоком синхронизации сразу отработает и включит защиту, предотвращая аварийную ситуацию.
3. Единая конструкция (у моноблочных моделей) удобна при подключении, так как используется один клеммный терминал. При этом сам электроприбор занимает мало места.
4. Повышенная отказоустойчивость (характерна только для комплекта без синхронизации). Позволяет бесперебойно продолжить работу электротехники на рабочих фазах при пропадании питания на одной из линий.
Недостатки трёхфазных стабилизаторов для дома
1. Большие габаритные размеры. Присущи для комплекта из трех устройств. Для его правильного и безопасного размещения требуется больше места. Часто он устанавливается в отдельном техническом помещении. Вес у такой сборки тоже не маленький. Например, для монтажа трех настенных моделей потребуется стена с подходящей прочностью.
2. Высокая стоимость. Организация защиты трех фаз обойдётся дороже, чем поставить однофазный прибор. Монтаж и обслуживание трёхфазных стабилизаторов также обойдется недешево.
3. Сложное подключение. Чтобы соединить трехфазный стабилизатор с электросетью и нагрузкой потребуется выводить больше электропроводов (кабель с четырьмя или пятью жилами или три отдельных кабеля с тремя жилами), а также учесть верную последовательность (фазировку) подключения проводников при питании некоторого оборудования, например, электродуховки или котла потопления.
