Онлайн ИБП Delta Amplon RT Pro-3K (3 кВА / 3 кВт)

Delta Amplon RT Pro-3K – однофазный online-ИБП с двойным преобразованием мощностью 3000 ВА / 3000 Вт и коэффициентом выходной мощности 1. Модель выполнена в универсальном формате Rack/Tower и занимает 2U в стандартной 19-дюймовой стойке. ИБП предназначен для серверов, систем хранения данных, сетевого и телекоммуникационного оборудования, производительных рабочих станций и другой ответственной IT-нагрузки.

Двойное преобразование и качество выходного питания

RT Pro-3K работает по технологии online с двойным преобразованием. При исчезновении входного электропитания нагрузка продолжает получать питание от инвертора без паузы переключения.

На выходе формируется чистая синусоида. Коэффициент гармонических искажений THDv не превышает 2% при линейной нагрузке, коэффициент амплитуды (crest factor) составляет 3:1.

КПД в основном online-режиме достигает 94,3%, в ECO – 99%. В экономичном режиме при допустимых параметрах сети нагрузка питается непосредственно от электросети в обход двойного преобразования. При выходе напряжения или частоты за установленные пределы ИБП переводит нагрузку на инвертор.

Также предусмотрен режим преобразования частоты CVCF с фиксированным выходом 50 или 60 Гц. При его использовании функция байпаса отключается.

Работа при нестабильной сети

При номинальном входном напряжении 220, 230 или 240 В и полной нагрузке RT Pro-3K работает от сети в диапазоне 175-280 В. При снижении входного напряжения от 175 до 120 В допустимая нагрузка постепенно уменьшается до 70% номинальной мощности. Поэтому значение 120 В нельзя рассматривать как нижнюю границу работы ИБП при нагрузке 3 кВт.

Рабочий диапазон входной частоты составляет 40-70 Гц, коэффициент мощности на входе при полной нагрузке – 0,99.

В ИБП предусмотрен внутренний байпас. Допустимые пределы его работы можно настраивать относительно номинального напряжения. Один из встроенных беспотенциальных входов также может быть запрограммирован, например, для режима работы с генератором или принудительного перехода на байпас.

Аккумуляторы и автономная работа

В Delta RT Pro-3K установлены 6 герметизированных свинцово-кислотных аккумуляторов VRLA 12 В / 9 А·ч. Номинальное напряжение батарейной системы составляет 72 В. Ток зарядного устройства – до 2,5 А. Восстановление заряда до 90% занимает около 3 часов.

ИБП поддерживает холодный старт: при заряженных аккумуляторах его можно включить и подать питание на нагрузку при отсутствии входного электроснабжения.

Ориентировочное время автономной работы на внутренних аккумуляторах составляет:

• 20,6 минуты при нагрузке 900 Вт;
• 9,35 минуты при 1500 Вт;
• 5,2 минуты при 2100 Вт;
• 2,7 минуты при 3000 Вт.

Фактическая продолжительность резервного питания зависит от состояния аккумуляторов, температуры и характера нагрузки.

Для увеличения автономности предусмотрено подключение внешних батарейных модулей Deltaс номинальным напряжением 72 В.

Установка и подключение оборудования

Корпус Delta Amplon RT Pro-3K выполнен в формате Rack/Tower. ИБП можно установить вертикально на комплектных опорах или горизонтально в стандартную 19-дюймовую стойку, где он занимает 2U. Размеры корпуса составляют 440 × 565 × 88 мм, масса – 28 кг.

Направляющие для установки в стойку, монтажные элементы и опоры для вертикального размещения входят в комплект поставки.

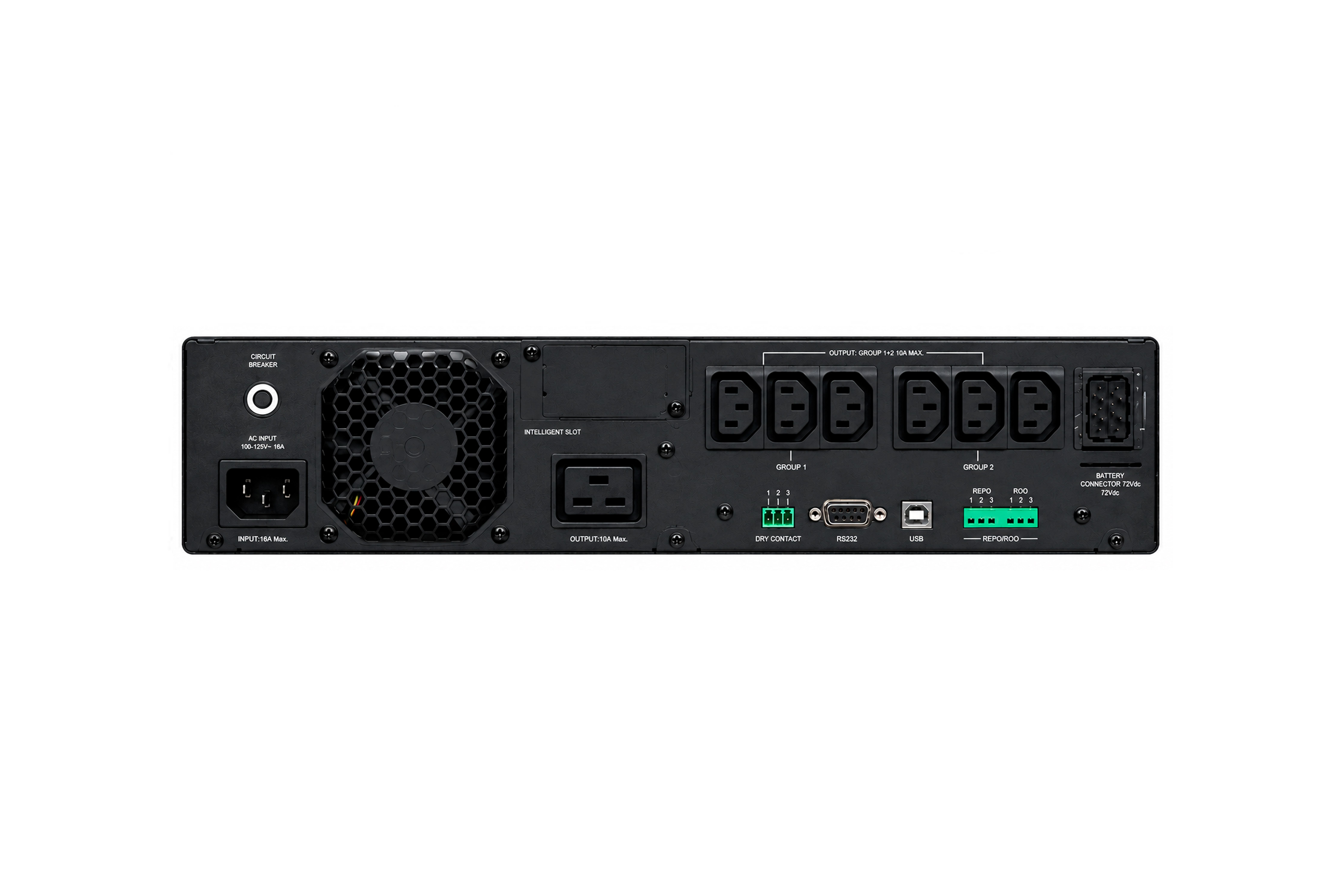

Для подключения нагрузки предусмотрено 6 выходных разъёмов IEC C13 и 1 IEC C19. Два C13 и C19 используются как основные выходы, ещё четыре C13 объединены в две программируемые группы по два разъёма.

Для каждой программируемой группы можно задавать включение и отключение, а также ограничивать время её работы от аккумуляторов в диапазоне 1-240 минут. Это позволяет раньше отключать менее приоритетную нагрузку и сохранять заряд батарей для критичного оборудования.

Входное подключение выполнено через IEC C20. Для версии 3 кВА в комплект поставки входят входной кабель на 16 А, выходные кабели на 10 и 16 А и USB-кабель.

Мониторинг и управление

На передней панели расположен поворотный ЖК-дисплей со светодиодными индикаторами. Положение экрана можно адаптировать под стоечную или вертикальную установку ИБП.

Для локального подключения предусмотрены USB и RS-232. Через слот Mini можно дополнительно установить сетевую SNMP-карту, Modbus-картуили релейный модуль.

ИБП поддерживает ведение журнала событий и тестирование аккумуляторов. Совместимое программное обеспечение позволяет контролировать состояние электропитания и батарейной системы, а также настраивать сценарии корректного завершения работы подключённого оборудования при длительном отключении сети.

У RT Pro-3K предусмотрены четыре встроенных беспотенциальных контакта: один входной и три выходных. Вход можно программировать для различных функций, включая работу с генератором и принудительный переход на байпас. Выходные контакты могут передавать состояния «работа от батарей», «низкий заряд», «неисправность батареи», «байпас», «перегрузка» и другие события.

Отдельный порт REPO/ROO может использоваться для аварийного отключения выхода либо дистанционного включения и выключения инвертора в зависимости от выбранной конфигурации.

Защита и особенности эксплуатации

RT Pro-3K рассчитан на продолжительную работу при нагрузке менее 105% номинальной мощности. При перегрузке 105-125% допустимое время работы составляет 1 минуту ±5 секунд, при 126-150% – 15 секунд ±3 секунды, при 151-155% – 0,1 секунды. Эти значения характеризуют кратковременную перегрузочную способность и не увеличивают номинальную мощность ИБП 3000 ВА / 3000 Вт.

ИБП рассчитан на эксплуатацию при температуре от 0 до +55 °C. Полная номинальная мощность доступна до +40 °C; при более высокой температуре допустимая нагрузка снижается.

Уровень шума составляет около 48 дБА при нагрузке 75% и температуре 40 °C. В ECO-режиме уровень шума составляет около 40 дБА на расстоянии 1 м. Степень защиты корпуса – IP20.
