Зачем нужно подключать бесперебойник?
Система видеонаблюдения состоит из множества электроприборов разного типа. Это не только видеокамеры, но и регистратор, коммутатор, накопители для хранения данных. Каждому из них требуется непрерывное электропитание для обеспечения круглосуточного визуального контроля объекта, своевременного предотвращения несанкционированного доступа, фиксации происходящих событий, показа видеозаписей для анализа инцидентов и повышения уровня безопасности.
Источник бесперебойного питания для видеонаблюдения создает бесперебойность системы, предотвращая отключение камер и других её компонентов при внезапном отключении света. Установка устройства решает следующие задачи:
- поддержка бесперебойного питания видеокамер, а также регистраторов, которые продолжают работать после непредвиденного отключения электропитания;
- предотвращение утраты файлов с видеозаписями с камер при перебоях с электроснабжением;
- сохранение удаленного доступа к камерам даже при обесточенным объекте;
- ">поддержка работы камер при кратковременных перебоях и перепадах напряжения.

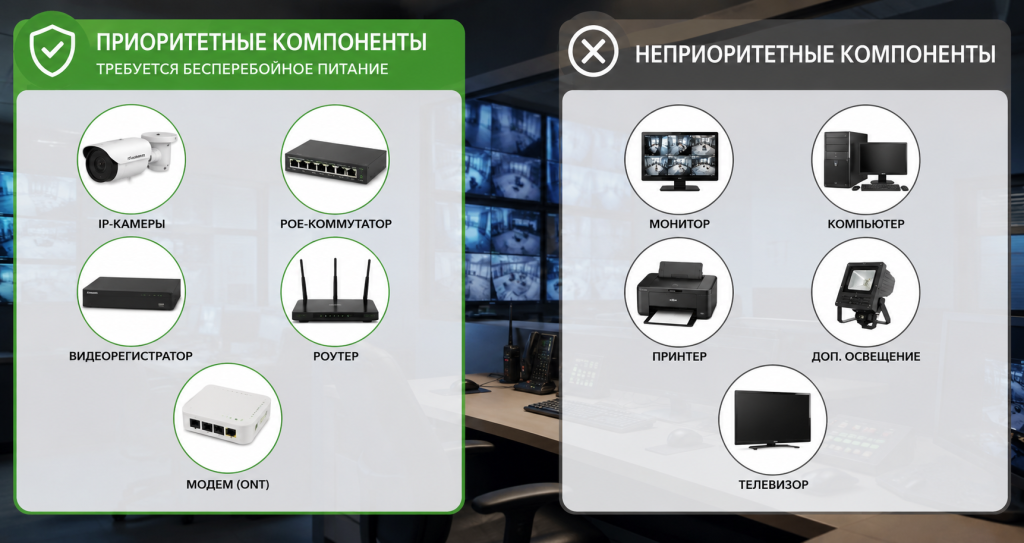

Приоритетные / неприоритетные компоненты системы видеоконтроля
К ИБП обязательно подключаются те приборы, которые должны работать всегда. К приоритетной нагрузке относятся следующие элементы системы безопасности, соответствующие типовой структуре современных объектов:
- IP- или аналоговые видеокамеры;
- видеорегистратор (DVR/NVR);
- PoE-коммутатор (если используются IP-камеры);
- роутер или сетевой коммутатор (при удаленном доступе);
- контроллер системы контроля доступа (СКУД);
- прибор охранной сигнализации;
- сервер или сетевое хранилище (NAS), если ведется централизованное хранение архива.
К неприоритетной нагрузке обычно относят оборудование, временное отключение которого не влияет на работоспособность системы. Это ПК операторов, вспомогательное освещение, принтеры, телевизоры для просмотра камер или вторые дисплеи. В первую очередь бесперебойник должен обеспечивать питание камер, видеорегистратора, сетевого оборудования, охранной сигнализации.
Какие параметры важны при выборе ИБП?
Чтобы выбрать ИБП для видеонаблюдения под конкретный сценарий, нужно учесть ряд его технических параметров.
| Параметр | Описание |
| Мощность в ВА и Вт |
Оба параметра измеряют мощность изделия. Вольт-амперы показывают максимально допустимую электрическую нагрузку, которую он способен обеспечить, включая активную и реактивную составляющие. Ватты – определяют, сколько полезной энергии устройство может передать подключенному оборудованию. Если ориентироваться только по ВА, то появится риск подключения нагрузки, активная мощность которой превысит возможности устройства, даже при соблюдении лимита по полной мощности. Поэтому суммарное энергопотребление всех электроприборов должно одновременно укладываться в оба значения – ВА и Вт, указанные в технических характеристиках бесперебойника. Это исключит перегрузку, аварийное отключение и обеспечит стабильную работу оборудования. |
| Запас мощности | Бесперебойник всегда подбирается с запасом. В идеале потребляемая мощность системы видеонаблюдения должна быть ниже, чем выходная мощность бесперебойника примерно на 30%. Это позволит бесперебойнику оставаться в сетевом режиме при значительных перепадах напряжения и не переключаться на питание от аккумуляторов. Кроме того, оставит «место» для подключения дополнительной видеокамеры или другого оборудования. |
| Тип бесперебойника | Выбор зависит от размеров системы и качества электропитания в сети. При частых / резких перепадах напряжения обычно применяются линейно-интерактивные или онлайн модели. |
| Форма выходного напряжения | Камеры нуждаются в чистой синусоиде – это наиболее качественное электроснабжение с минимальными колебаниями напряжения. |
| Время автономной работы | Когда нужен минимальный по времени период, например, чтобы безопасно отключить систему, то будет достаточно модели со встроенными батареями. Для длительного питание от аккумуляторов в течение несколько часов потребуется устройства с подключением внешних АКБ различной емкости. |
| Количество и тип розеток | В зависимости от модели бесперебойник может иметь на своем корпусе несколько нагрузочных разъемов для одновременного питания группы электротехники. Для системы видеонаблюдения часто подходят не евророзетки, а компьютерные гнезда C13. У изделия бывает до 8 таких разъемов, что позволяет обойтись без дополнительных разветвителей и одновременно запитать всех потребителей. |
| Форм-фактор | Для систем видеонаблюдения в основном применяют стоечные (Rack) или универсальные (Rack/Tower) модели, которые устанавливают в специальные шкафы стандарта 19-дюймов в помещениях для охранных служб. |
| Управление нагрузкой | Наличие этого функционала дает возможность устройству при значительном разряде батарей обесточивать неприоритетную нагрузку раньше, сохраняя работу приоритетных потребителей. Это позволяет продлить автономное электропитание критичного оборудования. |
Как рассчитать мощность ИБП для видеонаблюдения?

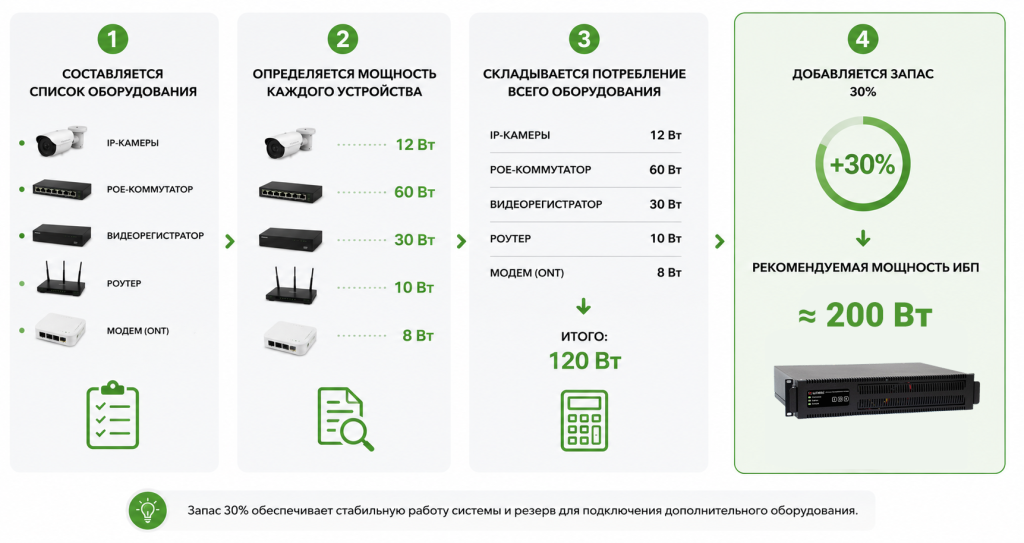

Расчет мощности ИБП для видеонаблюдения проводится по следующему алгоритму:
- Составляется список оборудования;
- По техническим паспортам определяется мощность каждого устройства;
- Далее нужно сложить потребление каждого прибора, который должен функционировать бесперебойно при сетевых колебаниях или полном отключении электричества;
- К полученной цифре добавляется запас 30%.
Нюансы подбора по мощности:
→ Если модель имеет маркировку 1000 ВА / 600 Вт, то это значит, что к нему можно безопасно подключить суммарную нагрузку только до 600 Ватт.
→ Если потребляемая мощность оборудования зависит от режима работы (например, у PoE-коммутатора или ПК), расчет лучше выполнять по максимальному энергопотреблению. Это обеспечит запас по мощности, исключит перегрузку, а также позволит в дальнейшем масштабировать систему без замены оборудования.
Как рассчитать время независимого электропитания?
Продолжительность питания от АКБ после отключения электропитания напрямую зависит от мощности нагрузки и ёмкости аккумуляторов. Чем больше оборудования одновременно подключено к АКБ, тем быстрее они расходуют заряд. Соответственно, время автономной работы будет сокращаться пропорционально количеству подключенной техники.

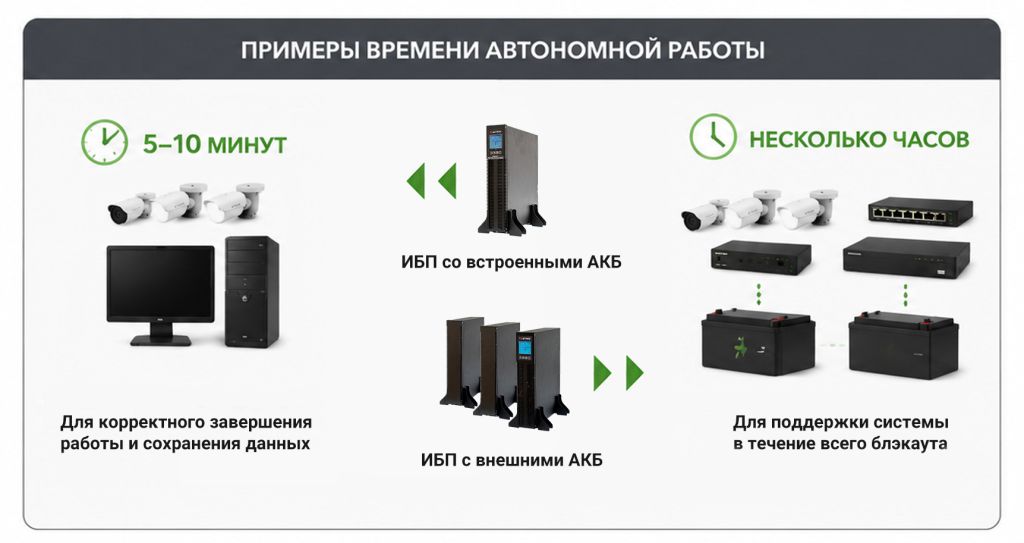

Например, когда нужно лишь корректно завершить работу компьютера и сохранить данные, обычно достаточно 5-10 минут автономии. Если же оборудование должно продолжать работать до восстановления электроснабжения, например несколько часов, потребуется модель с внешними аккумуляторными батареями увеличенной ёмкости или батарейными модулями.
Какой тип бесперебойника выбрать?
Этот параметр определяется по подключаемого оборудования и частоты перебоев с электроснабжением. Основные разновидности:
- Резервные устройства применяются только для простых задач и кратковременного автономного электропитания;
- Линейно-интерактивные модели используются для небольших объектов. Благодаря встроенному стабилизатору напряжения защищают подключенное оборудование от внезапных скачков и просадок в сети;
- Онлайн ИБП подходят для объектов с нестабильной сетью и ответственных систем, серверов, регистраторов, которым требуется напряжение высокого качества.
ИБП для IP-камер, коммутатора и регистратора
PoE-коммутатор (Power over Ethernet) – это сетевое устройство, передающее данные по Ethernet и электрическое питание постоянным током для IP камер. Благодаря этому прибору не нужно прокладывать отдельные силовые кабели для подключения оборудования.
Коммутатор, по сути, это хаб. Если он отключится, то все IP камеры обесточатся. Поэтому он должен быть всегда подключен к ИБП как приоритетная нагрузка. Если видеонаблюдение осуществляется через удаленный доступ, нужно обеспечивать защиту и роутера / модема – он также будет в приоритете.
Сигнализация, контроллеры доступа, электрозамки и датчики могут быть частью общей системы безопасности, поэтому при проектировании нужно решить, что из них должно остаться в приоритетной группе потребителей. Для замков и СКУД важно учитывать сценарии безопасного открытия/закрытия.
Для охранной сигнализации и систем контроля доступа (СКУД) чаще всего применяются не классические бесперебойники, а специализированные источники бесперебойного питания постоянного тока на 12-60 В. Они выпускаются в металлическом или пластиковом корпусе со встроенным зарядным устройством и отсеком для установки одной или нескольких аккумуляторных батарей, которые приобретаются отдельно.
Где размещать ИБП для видеонаблюдения?

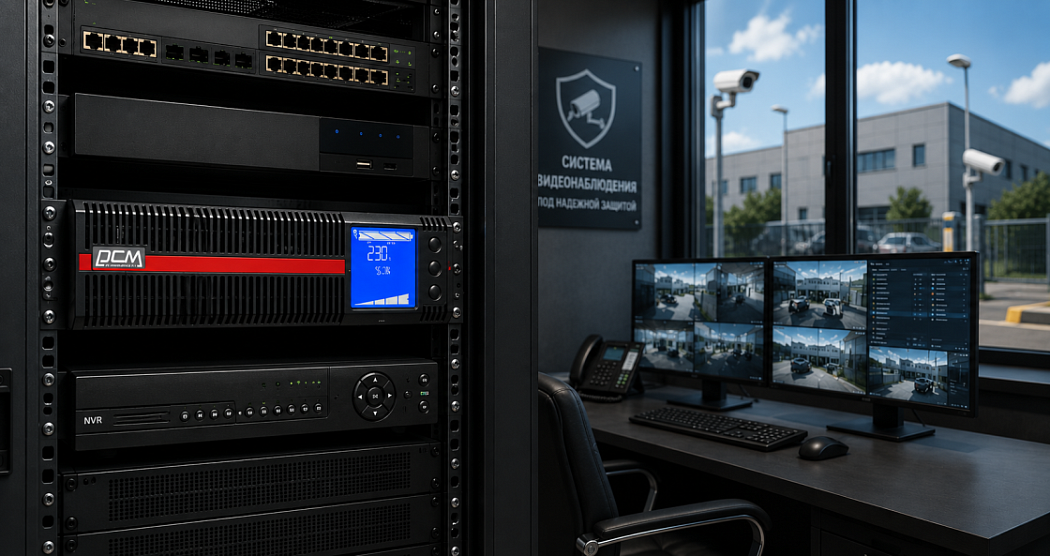

ИБП для систем видеонаблюдения обычно устанавливается рядом с регистратором и сетевым оборудованием в отдельном помещении. Для этого часто используется стойка или телекоммуникационный шкаф. Поэтому в основном применяются бесперебойники стоечного исполнения. Также применяется напольные варианты.
При размещении системы бесперебойного питания нужно обеспечить полноценную вентиляцию помещения с постоянно поддерживаемой температурой в диапазоне 20-25 °С. Помимо температуры, нужно контролировать влажность (обычно в пределах 5-95% без конденсации).
Бесперебойник и его аккумуляторы не устанавливают возле источников тепла. Кроме этого, нужно обеспечить доступ для обслуживания аккумуляторов – потребуется свободное пространство.
Частые ошибки при выборе ИБП для видеонаблюдения
При выборе ИБП для системы видеонаблюдения нередко допускаются серьезные ошибки, которые становятся причиной полного отключения питания. Самые распространенные из них:
- Учитывается только полная мощность в ВА без учета активной мощности в Вт;
- Не резервируется питание для модема/роутера, и из-за этого при перебоях со светом отключается удаленный доступ к камерам;
- Неправильно выбирают места для размещения. Бывает, что бесперебойник устанавливают в закрытый шкаф без вентиляции, из-за этого аккумуляторы быстро выходят из строя;
- Хотят несколько часов автономии от маленького устройства с одной встроенной батареей. Ее емкости будет недостаточно, поэтому система быстро отключится;
- Не учитывают старение аккумуляторов. Их емкость со временем уменьшается, поэтому они нуждаются в периодической замене, особенно при частых отключениях;
- Не проверяется совместимость розеток и способ подключения, из-за этого возникают сложности со сборкой системы и закупка дополнительного оборудования;
- Не рассчитывается запас мощности. При значительных просадках сети ресурс АКБ расходуется быстрее.
Правильный расчет позволит установить отказоустойчивую систему, которая обеспечит непрерывную работу видеонаблюдения от внезапного отключения и не оставит объект без контроля при перебоях с электроснабжением. Консультанты нашей компании помогут найти подходящий вариант под ваш сценарий. Для этого напишите в наш чат или заполните электронную анкету.
Примеры сценариев подбора
| Сценарий | Что подключается? | Какой тип ИБП рассмотреть |
| 4 камеры и роутер |
Камеры (40 Вт), роутер (10 Вт), небольшой регистратор (25 Вт) Суммарная мощность нагрузки: 40 + 10 + 25 = 75 Вт Добавляем рекомендуемый запас 30%: 75 × 1,3 = 97,5 Вт Округляем до 100 Вт |
Компактная модель на 200 Вт |
| 8 камер через PoE |
Камеры (80 Вт), коммутатор (до 60 Вт), видеорегистратор (30 Вт), модем (10 Вт) Суммарная мощность нагрузки: 80 + 60 + 30 + 10 = 180 Вт Добавляем рекомендуемый запас 30%: 180 × 1,3 = 234 Вт Округляем до 240 Вт |
Компактная модель на 0,5 кВт |
| Объект с охраной |
Камеры, регистратор, сигнализация, роутер на 400 Вт Добавляем рекомендуемый запас 30%: 400 × 1,3 = 520 Вт |
Модель на 0,65 кВт |
| Длительная автономия |
Видеонаблюдение + сеть + безопасность на 700 Вт Добавляем рекомендуемый запас 30%: 700 × 1,3 = 910 Вт |
Модель на 1 кВт с внешними аккумуляторами |
Комментарий эксперта
При подборе источника бесперебойного питания лучше ориентироваться не только на текущее потребление приоритетного оборудования, но и на возможное расширение системы. Это позволит избежать перегрузки при подключении дополнительных камер и сетевого оборудования в будущем.
Для организации удаленного мониторинга системы электропитания подойдет модель с возможностью установки сетевой карты (карты расширения) или встроенным интерфейсом удаленного управления. Такое решение позволяет дистанционно контролировать состояние источника бесперебойного питания, отслеживать входное / выходное напряжение, уровень заряда аккумуляторов, нагрузку, а также своевременно получать уведомления о неисправностях и отключениях электросети. Это особенно актуально для серверных, систем видеонаблюдения и объектов, где отсутствует постоянный обслуживающий персонал.
Технический эксперт,
Игорь Кривенцов
