Можно ли обойтись без стабилизатора напряжения?
Есть другие защитные устройства от перепадов. Например, реле контроля напряжения (РКН). Оно устанавливается в квартирном щитке в виде такого же модуля, как и автоматический выключатель или дифавтомат. Однако принцип его действия отличается.
Реле не способно осуществить непрерывное электропитание при колебаниях сети. Устройство обесточивает нагрузку, когда обнаруживается опасный сигнал, который выходит за установленный пользователем диапазон – не более 175-265 вольт.
Поэтому без стабилизатора не обойтись в двух основных случаях, если:
- в квартирной проводке периодически возникают резкие и значительные перепады, из-за которых нормальная работа техники станет проблематичной;
- в квартире есть электроприборы, которые должны функционировать без остановки или, если им вредно внезапно отключение.
⇒ В отличие от РКН, стабилизатор напряжения постоянно анализирует состояние сети и выполняет коррекцию вольтажа на выходе, если его значение отклоняется – возрастает или уменьшается. При этом линия не обесточивается, и нагрузка непрерывно получает стабилизированное переменное напряжение.
Получается, что стабилизатор напряжения для квартиры более эффективен, чем РКН, так как он способен нивелировать:
- резкие сетевые колебания;
- чрезмерно повышенный или пониженный сигнал;
- импульсные всплески вольтажа;
- гармонические искажения и высокочастотные помехи.
Установка стабилизатора к квартире решает сразу несколько важных задач:
- сохраняет положенный срок службы электрооборудования;
- предотвращает повреждения техники из-за высокого вольтажа;
- экономит электроэнергию, так как, например, из-за низкого напряжения приборы с электромоторами будут потреблять больше.
Каким электроприборам нужен стабилизатор напряжения?
Он нужен любым электроприборам, если величины сетевых перепадов выходят за их рабочие диапазоны по напряжению. У каждого прибора он разный и указывается на шильдике или в техпаспорте.
Классическим моделям холодильников требуется сетевой вольтаж с отклонением не более 10% от номинала. Иначе их компрессор будет перегреваться или отключаться. Инверторные модели способны работать в широком диапазоне, но для них также опасно высокое напряжение.
Телевизионное и компьютерное оборудование, благодаря импульсным блокам питания, может нормально работать при сетевых колебаниях в диапазоне 110-240 вольт. Но, если сигнал выходит за данный диапазон или постоянно находится в его границах, то это будет значительно ускорять износ оборудования.
У аудиоаппаратуры и видеотехники колебания сети вызывают искажения звука и картинки на экране. Также эта нагрузка страдает гармонических искажений.
Стиральные и посудомоечные машины, кондиционеры и другие приборы, в составе которых присутствует электродвигатель, имеют небольшой диапазон по вольтажу, в котором они могут работать. Любые отклонения напряжения будут приводить к некорректной работе автоматики, сбоям установленных программ и перегреву электромотора.
⇒ Также страдает от скачков напряжения в сети освещение. Например, яркость ламп накаливания постоянно меняется, и они часто перегорают.
Как выбрать стабилизатор напряжения для квартиры?
Чтобы выбрать стабилизатора напряжения для квартиры и не ошибиться, нужно ответить на несколько вопросов.
Какая фазность должна быть у стабилизатора?
В основном в квартиру заходит однофазная сеть с переменным напряжение 220/230 В. Поэтому потребуется только однофазный стабилизатор с подключением к трем проводникам – фазному (L), нейтральному (N) и защитному (PE).
Какой стабилизатор должен быть по мощности?
Если стабилизатор подбирается для защиты всей электротехники, то его выходная мощность должна быть приближена к выделенной электроэнергии на кварту. Чтобы понять эту величину, нужно уточнить номинал вводного автомата. В основном он имеет значение от 25 А (5,7 кВт) до 40 А (9,2 кВт).
Соответственно, если установлен автомат на 9,2 кВт, то выходная мощность должна быть приближена к этому значению. Конечно, в квартире одновременное включение техники, у которой потребляемая мощность будет доходить до предела автомата, случается редко, но стабилизатор должен гарантировано работать и при такой нагрузке. Иначе при поной загрузке сети он будет «уходить» в перегрузку, обесточивать всю линию или переключаться на байпас.
Стабилизатор в этом случае устанавливается сразу после вводного автомата через клеммные соединения.
Если стабилизатор подбирается только для определенной нагрузки, то нужно рассчитать её суммарное единовременное потребление, которое обозначается в ваттах (Вт или W). Потребляемая мощность указывается на шильдиках приборов или в инструкции по эксплуатации. Данные по каждому прибору суммируются, обязательно с учетом пускового тока нагрузки с электромоторами, и добавляется запас в 20-30%. Он необходим в случае сильных просадок напряжения в сети, так как в таких ситуациях выходная мощность будет снижаться. Поэтому для его полноценной и бесперегрузочной работы нужен мощностной запас.
При таком варианте защиты стабилизатор обычно соединяется с электросетью после автомата группы или подключается прямо в розетку (зависит от выходной мощности), как обычный бытовой электроприбор.
Насколько серьезные отклонения напряжения происходят в электросети?
Узнать это можно, измерив вольтаж в розетках в разное время:
- в период максимального потребления, когда в МКД дома большинство жильцов и они пользуются электротехникой;
- в период низкого потребления, например, когда все на работе.
Произвести замеры можно с помощью мультиметра или реле контроля напряжения розеточного типа. Воткнув такой РКН в розетку, его дисплей будет отображать величину напряжения в реальном времени. Стоит такой прибор немного дороже, чем мультиметр.
⇒ Стабилизатор должен иметь диапазон входного напряжения, превышающий амплитуду сетевых колебаний, иначе он будет бесполезным и даже, наоборот, будет вредить, уходя в защиту после каждого сильного колебания.
Если в сети случаются резкие просадки или скачки, то нужна модель с максимальным быстродействием. Медленные стабилизаторы не способны вовремя среагировать на быстрые изменения величины вольтажа и могут пропустить на нагрузку опасный сигнал или вызвать обрыв её питания.
Какое напряжение нужно для нагрузки?
Этот параметр также указывается на шильдике или в техпаспорте. Подбирая стабилизатор, нужно ориентироваться на модели, с самой низкой погрешностью напряжения на выходе и наличием у него чистого синуса.
Она особенно важна для приборов, у которых присутствует электромотор, например, для стиральной машины, холодильников, кондиционеров, пылесоса.
Как устанавливать стабилизатор?
Внутри квартиры бывает сложно найти свободное место, чтобы разместить стабилизатор, особенно, если защита требуется всему объёму оборудования. Ведь чем больше выходная мощность устройства, тем больше его корпус. Соответственно, ему потребуется больше пространства.

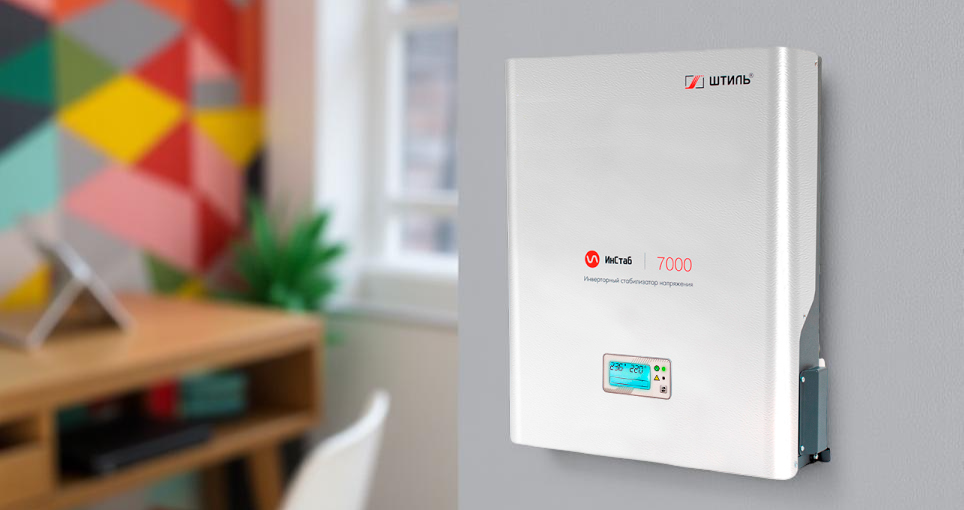

Часто оптимальным вариантом его размещения является инсталляция на стене в коридоре рядом с квартирным щитком. Если стабилизатор нужен только для определенных приборов, то чаще выбирают модели для напольного или настольного размещения.
Какой тип стабилизатора напряжения выбрать для квартиры?

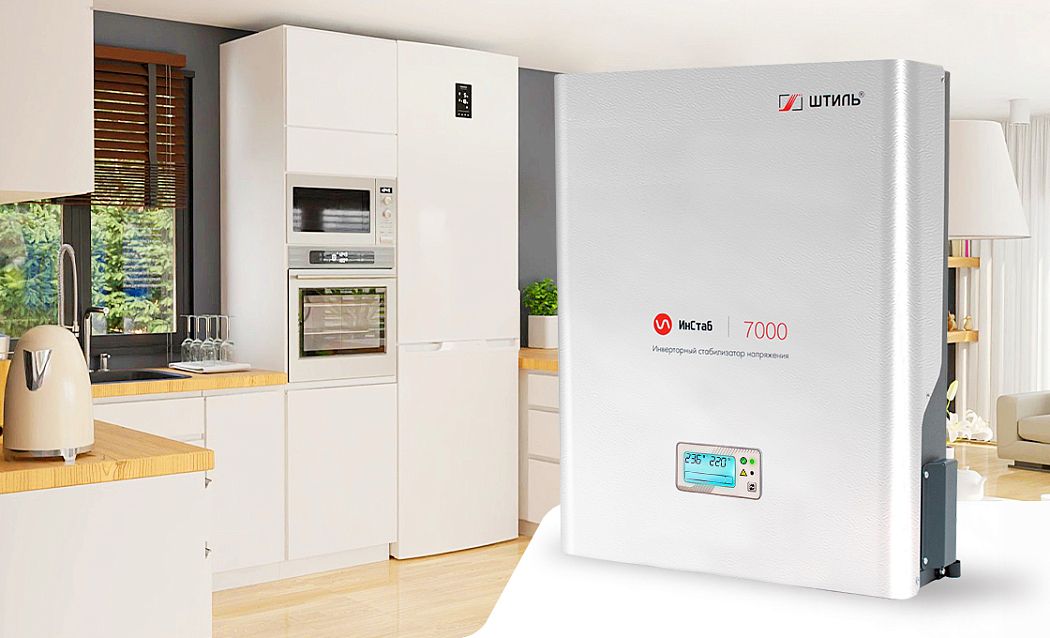

В магазинах представлено несколько типов стабилизаторов – трансформаторные (релейные, электромеханические, тиристорные/симисторные) и бестрансформаторные (инверторные). В квартирах широко применяются именно инверторные стабилизаторы напряжения. Это связано с тем, что они обладают:
- мгновенным быстродействием – эти стабилизаторы не корректируют напряжение, как это делают трансформаторные модели, а постоянно преобразовывают его, независимо от состояния сети: из переменного тока в постоянный, из постоянно в переменный, но уже с заданными параметрами;
- широкой амплитудой входного вольтажа – устройства способны корректировать резкие сетевые перепады в диапазоне от 90 до 310 В;
- непрерывным и безразрывным электропитанием электрооборудования в квартире высококачественным напряжением с минимальным отклонением (не больше 2% от нормы) и чистым синусом, независимо от гармонических искажений на входе и даже возникновения кратковременных обрывов в сети (до 0,2 с);
- набором защит от КЗ, перегрузки на выходе, сетевых аварий, импульсных всплесков и высокочастотных помех;
- тихой работой – устройства не имеют трансформатор и коммутационных элементов, которые могут вовремя работы издавать какие-то звуки. Всё, что у них может шуметь – это вентиляторы охлаждения. Но есть модели, у которых они запускают только в определенных ситуациях, поэтому в основном они работают полностью бесшумно;
- компактным корпусом – за счет более технологичной схемы, по сравнению, например, с релейными или электромеханическими изделиями, они имеют негромоздкий корпус;
- удобными вариантами установки – они могут размещаться на вертикальной поверхности, напольно/настолько или в стойку/шкаф.
